| 产地 | 中国襄阳 |
|---|---|
| 是否进口 | 否 |
| 货号 | ADGR-1 |
| 产品系列 | 软起动器 |
| 额定绝缘电压 | 12000（V） |
| 额定冲击耐受电压 | 42（KV） |
| 软起基值电压 | 3.3KV |
| 控制电动机功率 | 1000KW |
| 斜坡下降时间 | 0-120（s） |
| 突跳起动时间 | 0.2（s） |
| 产品认证 | CCC |
| 订货号 | ADGR-1 |
| 最小包装数 | 1台 |
| 物料编号 | ADGR-1000 |
| 3C证书编号 | 2007010301227275 |
| 规格报价 | 1000KW |
| 是否跨境货源 | 否 |
| 额定电流 | 500（A） |
| 额定电压 | 10000（V） |
| 防护等级 | IP40 |
| 类型 | 软起动器 |
| 适用电机 | 三相鼠笼式电机 |
| 用途 | 减压起动 |
| 操作方式 | 手动 |
| 品牌 | 奥东电气 |
| 型号 | ADGR |
| 加工定制 | 是 |
| 质量认证 | CCC |
| 应用场景 | 电动机控制与保护 |
| 是否可逆 | 是 |
ADGR软起动柜带有6种软起动方式，这6种起动方式适用于各种工况和负载，ADGR 系列软起动装置有多种起动方式：限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动，电流指数曲线起动；多种停车方式：自由停车、软停车、制动刹车，软停+制动刹车，还具有点动功能。用户可根据负载不同及具体使用条件选择不同的起动方式和停车方式。
1、限流软起动
使用限流软起动模式时，斜坡时间设置为零，软起动装置得到起动指令后，其输出电压迅速增加，直至输出电流达到设定电流限幅值Im, 输出电流不再增大，电动机运转加速持续一段时间后电流开始下降，输出电压迅速增加，直至全压输出，起动过程完成。
2、电压指数曲线
输出电压以设定的起动时间按照指数特性上升，同时输出电流以一定的速率增加，当起动电流增至限幅值 Im 时，电流保持恒定，直至起动完成。使用此模式时，需同时设定起动时间和限流倍数。
3、电压线性曲线
输出电压以设定的起动时间按照线性特性上升，同时输出电流以一定的速率增加，当起动电流增至限幅值 Im 时，电流保持恒定，直至起动完成。
4、电流指数曲线
输出电流以设定的起动时间按照指数特性上升，当起动电流增至限幅值 Im 时，电流保持恒定，直至起动完成。使用此模式时，需同时设定起动时间和限流倍数。
5、电流线性曲线
输出电流以设定的起动时间按照线性特性上升，当起动电流增至限幅值 Im 时，电流保持恒定，直至起动完成。
6、突跳转矩软起动
突跳转矩软起动模式主要应用在静态阻力比较大的负载电动机上，通过施加一个瞬时较大的起动力矩以克服大的静摩擦力矩。该模式下输出电压迅速达到设定的突跳电压，当达到预先设定的突跳时间后降为起始电压，再根据所设定的起始电压电流、起动时间平稳起动，直至起动完成。

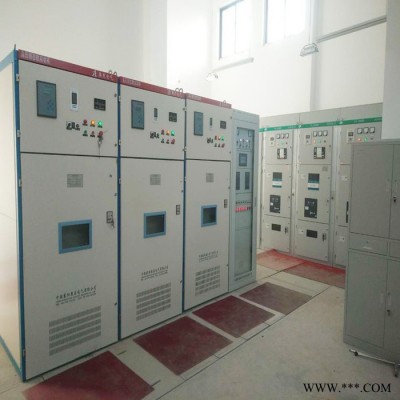

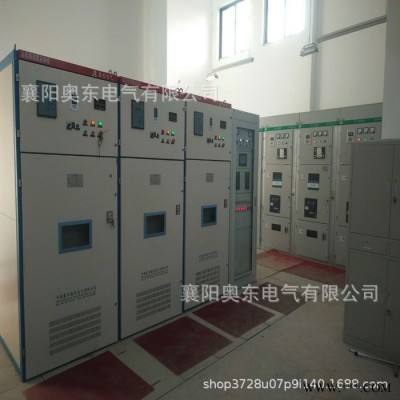

四、水泵现场采用的是限流软起动方式，现场案例展示（技术支持：0710-3231378 13476391968 乔工）
五、主要性能特点：
**：硬件系统采用美国IT公司的32位高速DSP数字芯片集成控制，软件系统采用自主独有的控制，对电机起动过程实现闭环自动跟踪控制，时刻保障设备起动和运行状态稳定和**；
快速：DSP控制系统运行速率在150MHZ/S以上，电流调节响应时间20MS;
安全：低电压的控制系统与高电压的触发系统之间的检测和通信，全部通过光纤链路完成。使用光纤来传输信号，彻底的解决了信号传送通道的绝缘问题；
稳定：具有软起动和软停车功能，全面保证系统的安全起停，降低起动电流效果好，使电动机平滑平稳的起动；
智能：独有的人机触摸式界面交互功能，通过界面轻松设置起动及保护参数，状态信息动画设置，操作人员可快速了解电机运行状态和设备故障信息，电动机起动完成后，对电动机的运行实时有效监控，支持PROFIBUS或MODBUS协议通过接口RS485实现；
环境：根据要求可定制适应高海拔、潮湿、严寒等严酷环境，可频繁起动，一种规格的固态软起动装置可适用相同电压等级额定电流以下的不同电机，方便实现一拖多台电机的现场工况，ADGR固态软起动柜采用低功耗控制技术**大每小时可起动5次以上，满足不同工况对频繁起动的要求；
节能：高压固态软起动核心器件高压可控硅斩波调压损耗小，软起动在起动过程电能损耗在设备额定功率1%以内，运行过程基本无损耗；
六、软停车方式：
1、自由停车：当参数中软停车时间和刹车时间同时设置为零时为自由停车模式，软起动装置接到停机指令后，首先封锁旁路接触器的控制继电器并随即封锁主电路晶闸管的输出，电动机依负载惯性自由停车；
2、软停车：当软停车定不为零时，在全压状态下停车则为软停车，在该方式下停机，当软起动装置设置了软停时间，并且设置了刹车时间，软起动装置首先断开旁路接触器，软起动装置的输出电压在设定的软停车时间内逐渐降至所设定的软停车电压值，软停车过程结束。（技术支持：0710-3231378 13476391968 乔工）
七、订货须知：
1、当电机输出功率由于与功率因数等原因有关时，奥东电气会根据您的具体要求特别订制选型，以上型号对应电机功率数据仅供参考，实际以用户电机铭牌的实际参数为准，电机额定电流临界或重负载时，可选高一个规格的选型。
2、电压等级涵盖规格3-15KV，电流等级涵盖65A-1500A(高一个的档次产品货期需根据中控硅供货情况确定)
3、超出以上规格范围请与奥东电气有限公司联系，我公司根据要求另行设计。
八、售后服务承诺：
1、免费指导安装调试及操作维修培训。
2、咨询和做方案半小时内给予明确答复。
3、现场服务时效：省内24小时，省外48~72小时，节假日不休。
4、服务态度热情周到，调试维护及时完善。
