| 材质 | 铸铝 |
|---|---|
| 产地 | 浙江 |
| 产品认证 | IOS9001 |
| 工作环境 | -30℃～50℃ |
| 类型 | 控制箱仪表盒 |
| 适用范围 | 矿井下用 |
| 重量 | 1.0g |
| 品牌 | 创瑞 |
| 型号 | CRBZD2 |
| 加工定制 | 是 |

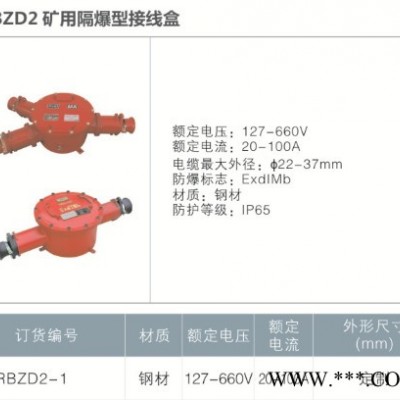

CRBZD2-矿用隔爆型接线盒
1 概述
1.1 产品特点
CRBZD2-矿用隔爆型接线盒（以下简称接线盒）主要由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成；

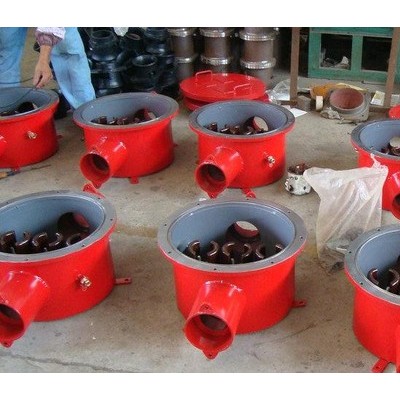

隔爆外壳采用Q235A钢板，用二氧化碳气体保护焊自动焊接而成，焊缝平整饱满，上盖采用螺栓压接形式，两侧为电源引线端；
壳体内设有三个主接线端子，接线柱上有压板将电缆头压紧，接触电阻小，稳定可靠；
采用高压电瓷作为主接线端子，其采用高纯陶土压制、烧结、上釉而成，具有优良的电气绝缘性能。
1.2 主要用途及适用范围
该产品是公司潜心研发的第二代产品，适用于含有甲烷或煤尘**危险的煤矿井下，在交流50Hz、电压至10kV的供电网络中，供信号、照明、动力设备供电电缆的连接和分支之用。
1.3 使用条件
接线盒在下列条件下能正常工作：
a) 环境气压：86kPa～110kPa；
b) 环境温度-20℃～+40℃；
c) 空气相对湿度不大于95%(+25℃时)；
d) 具有甲烷**性气体混合物的煤矿井下；
e) 无显著摇动和剧烈冲击振动的环境；
f) 在无破坏绝缘的气体或蒸汽的环境中；
g) 能防止滴水的地方；
h) 污染等级：3级；
i) 安装类别：Ⅲ。
1.4 执行标准
GB3836.1-2010 **性环境 第1部分：设备 通用要求
GB3836.2-2010 **性环境 第2部分：由隔爆外壳“d”保护的设备
GB3836.3-2010 **性环境 第3部分：由增安型“e”保护的设备
MT/T1100-2009 煤矿用隔爆型高压电缆接线盒
Q/SZ821-2013 矿用隔爆型高压电缆接线盒
1.5 产品型式
接线盒的防爆型式为矿用隔爆型，防爆标志为“ExdIMb”。
