| 产地 | 江苏 |
|---|---|
| 额定电压 | 10KV |
| 额定频率 | 50Hz |
| 结构形式 | 固定式 |
| 净重 | 390KG |
| 上市时间 | 2013年春 |
| 外形尺寸 | 1500*1500*2300 |
| 扬程 | 100m |
| 重量 | 430KG |
| 品牌 | 湖北中盛 |
| 型号 | SGYQ |
| 加工定制 | 是 |
| 打样周期 | 6-7天 |
| 质量认证 | ISO9001-2000 |
湖北中盛SGYQ高压电机水阻柜原理图_襄阳降低启动电流液态软起动器方案
详询：13387218103 微信号同 曾工 0710-2769108

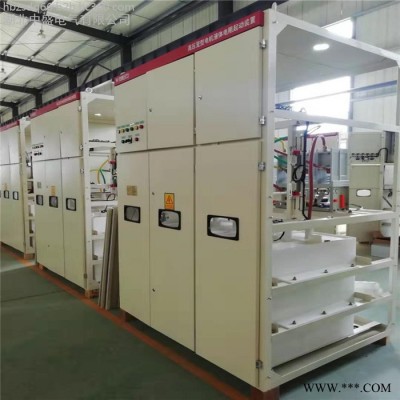

SGYQ系列高压电机水阻柜主要由以下几个部分组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成，主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从500KW-30000KW，与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。
笼型电机液体起动装置是近年来运用比较广泛的电机起动设备。液体电阻，顾名思义**是在电机定子回路（笼型电机）或转子回路（对绕线电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零，将液阻自动切除，电机投入正常运行，每小时至少可以启动3-5次。对电网影响小，无谐波污染，特别适用于电网容量不足的企业；可减小液阻提高电机端电压，增加电动机出力，确保一次起动成功；起动平稳，机械应力冲击小，有效保护电动机及传动机械；结构简单、安装维护方便，可靠性高。见下面原理图：
襄阳水电阻柜技术规格
产品方案
