| 产地 | 山东 |
|---|---|
| 产品型号 | HBW-K20 |
| 电动机功率 | 55kw |
| 类型 | 驱动平衡机 |
| 品牌 | 银箭数控 |
| 型号 | HBW-K20 |
| 加工定制 | 是 |
一、产品特点：

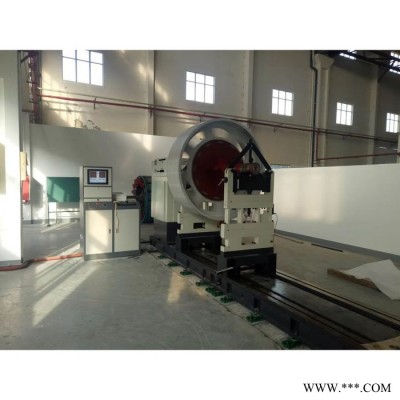

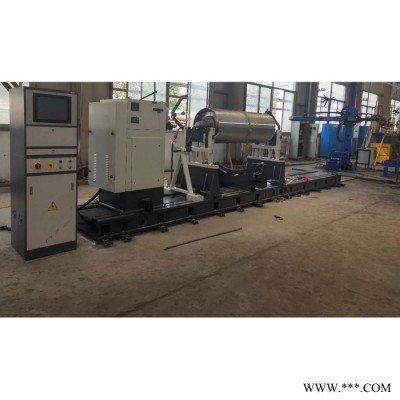

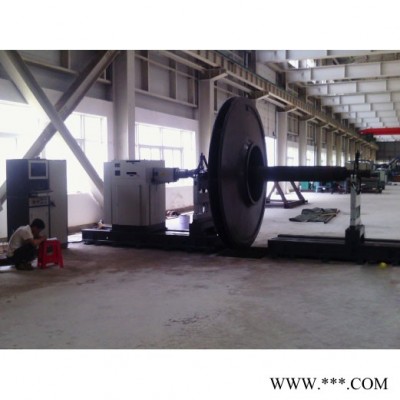

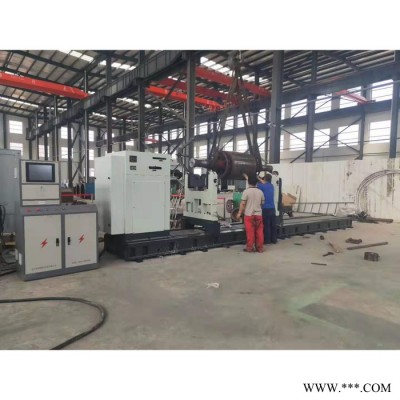

HBW-K20通用硬支承动平衡机严格按照G B/T 4 2 0 1- 2006组织生产，采用滚轮支承，万向联轴节驱动，屏显式结构，工业控制计算机进行数据处理，15寸液晶触摸屏显示：不平衡量和相位角及实时转速，广泛应用在造纸机械、纺织机械、农业机械、电动机、鼓风机等行业；可在单面，双面及多个校正面上进行平衡，适合大型轴类、盘类、和重心外伸转子。我公司2000年自主研发YYW-1及RYW-1嵌入式操作系统，率先实现工控机屏显测量系统，2006年升级研发基于Windows操作平台HBM-221型及HBM-201动平衡机专用软件，于2008年成功投入生产，测量速度进一步提高，得到用户广泛认可，本机软件采用HBM-221型及HBM-201 Windows动平衡机专用测量软件，操作简单，使用方便，具有效率高，精度准确，显示直观，质量可靠，维修方便的特点。可实现实时参数输入，预览，试验、结果存储、打印、操作全部菜单结构，人机对话，自动提示。
二、主要技术指标：
驱动方式：
万向节驱动，55kw电机及四档变速齿轮箱
为了大型工件转子安放和调整的方便，同时齿轮箱在床头上箱还可微调约15mm，并且整体床头箱可沿长身自由移动，以防工人安装工件时碰损万向节，以实现快速连接。
测量系统：
自主研发的HBM-221windows版动平衡机专用测量软件
动平衡机技术指标： HBW-K20型
1）工件质量范围（KG）： 600-20000kg
2）工件**大回转直径（mm）： φ2400 (分体床身φ3200）
3）床身长度（mm）： 3100*2
4）支承处轴径（mm）： φ40-200、φ180-360（两套滚轮）
6）**小可达剩余不平衡度（gmm/kg）： ≤1
7）平衡减少率（％）： ≥90
8）万向节平衡转速（r/min）： 270/476/757/1164
9）电机功率（KW）： 55kw
10）传动方式： 四挡变速箱＋万向联轴节
11）工作环境： 温度-5℃…45℃；湿度0-85％
三、设备配置：
1、设备床身尺寸为：3100mm两节床身分体安装，床身上有两条用于摆架移动和固定摆架的T型槽；
2、在床身上安装标准支承摆架2套
摆架采用QT450铸铁件，模块式结构，滚轮为”H型”支承，带可锁定和可调节装置的压板安全架，弹性梁后面装有压电传感器总成，用于检测摆架的振动
3、万向节驱动部分：
床头箱底座1件；
四档机械齿轮变速箱1台；
55KW大功率电机1台；
带刻度盘的万向联轴节1套。
（可轴向移动15mm用于安装工件时的微调）；
随机配两套万向节，额定扭矩2500 / 300 Nm，带安全防护罩；
基准信号传感器1套；
5、强电部分包括：控制柜前面的操作控制面板上装有的电源开关，启动停止旋钮，调速旋钮，和安装在立式工业机柜内部的强电控制电路板，空气开关，英威腾变频器，变频器专用滤波装置，以上所有低压电器元件均采用国内**产品。
6、测量系统包括：
32位工业计算机15吋平板液晶显示器1台；
联想抗干扰键盘、鼠标各1件；
电控柜一个
山东银箭数控设备有限公司于平衡机制造行业已有20多年历史。公司拥有30多位技能娴熟、经验丰富的车间生产工人，月销售额近200万元人民币。公司制造技术经过20余年积累、发展愈发成熟，银箭平衡机受到广大新老客户的支持，业务蒸蒸日上。
公司产品主要有万向节平衡机、圈带平衡机、立式平衡机、卧式平衡机、传动轴平衡机、全自动平衡机、贯流风叶平衡机、自动定位平衡机、软支承平衡机等多种平衡机型号。广泛应用于风机、电机、叶轮、汽车、空调、航空航天等各大领域中。
