一． 概述

动平衡机的主要功能是通过检测转动部件的振动情况，测量转动部件

由于质量不均匀所造成的不平衡量，根据这一不平衡量人为的通过加或减的

校正方式，即加上或减去同等重量的物质到转动部件上，从而消除这一不平

衡量，进而减少转动部件的减少噪音，延长设备的使用寿命等目的。所以动

平衡机广泛用于农业、科学技术及国防等诸多领域。

本机采用了先进的工控机处理控制系统。它具有自动化程度高、平衡精度高、

使用范围广、显示直观可靠、操作方便等优点。所以它是工厂、科研、国防

等单位十分值得使用的测量系统。

二． 本机技术参数特性

1． 使用范围：各种规格的软硬支承动平衡机床身

2． 转速范围：180~5000转/分

3． **小可达剩余不平衡量：0.5mm/kg

4． 一次不平衡量减少率：95％以上

5． 工作环境温度：0~60°C

6． 工作环境湿度： 5％~95％

7． 电源：187~253V  45~60HZ

三．工控机简要工作原理

1. 工作原理

转子转动时，安装在二个测试面上的传感器所产生的信号，加至二个完全相同的输入开关电路上。在不同大小的平衡机上开关电路的元件数值是不相同的。

该信号经过积分，消除转速的影响，再经过滤波器，滤掉杂波信号，加到自动程控放大电路，经放大后通过AD转换变成数字信号，数字信号由工控机进行数据的处理，在屏幕上显示出来。

四． 工控机的安装

1 .工控机后面板部件图如下：

①左右传感器插座②基准信号插座③工控机电源④风扇⑤显示器接口

2．安装方法

1） 用2根传感器连接线 把平衡机左右二支承架上的传感器插座和工控机后面板的1号插座相连

2） 用光电头传感器线和工控机后面板的2号插座相连

3） 将电源线插进3号插座

4） 显示器连线连5号，显示器电源线连6号

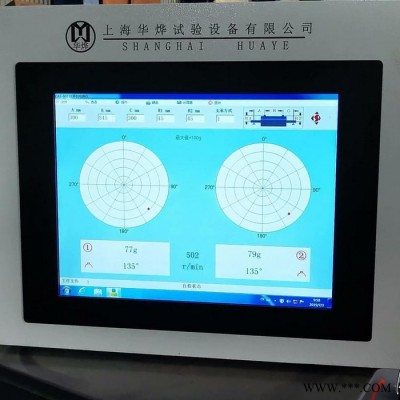

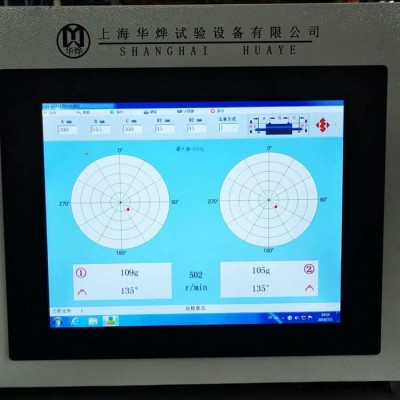

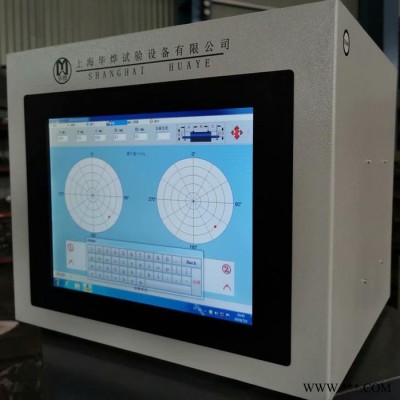

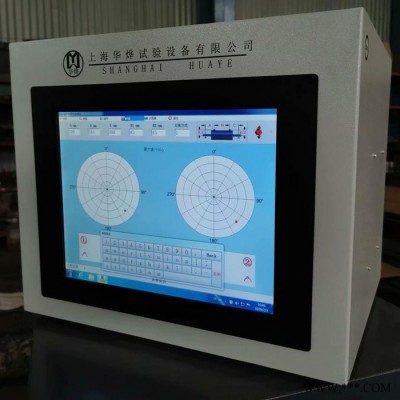

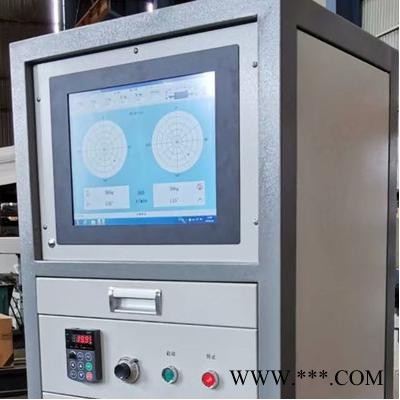

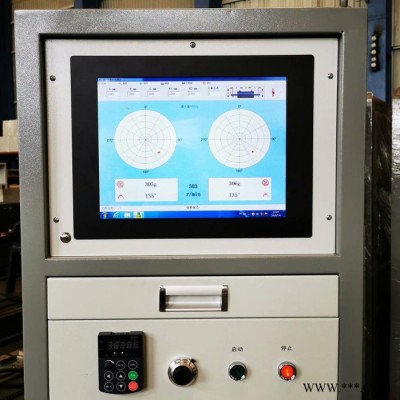

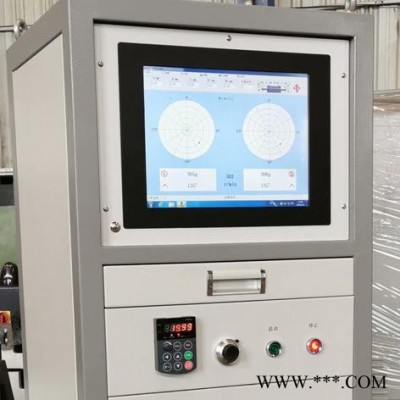

五． 工控机界面说明

1）菜单项，工控机各种功能选择：

包括转子号的打开、保存、删除、界面的切换、工件定标、打印、设定、和退出。

2）工作参数输入区域：   包括 A  B  C  R1  R2 和支承方式。

3）界面：有3种界面可供切换（矢量图、波形图、记录表格）。

4）显示左面不平衡量和左角度。

5）可以直接显示当前实际转速(单位 : r/min)。

6）加重方式或去重方式调整：点击（去重或加重符号）来切换加重，去重的校正方式

7）显示右面不平衡量和右角度。

8）通讯窗口，屏幕右上角印有“S”字样是识别平衡机工作之标识，红字为串口通讯正常，黑字为串口通讯不正常。

9）二表盘之间中央显示的克数表示当前表盘满克度幅值。

10）表盘红色圆点也用来表示校正角度和幅值。

六． 操作

1． 支承方式选择：选择范围0-9，可直接输入。

2． 转子数据设置：对于支承方式0到8的硬支承状态输入a,b,c,r1,r2

a为左支承点到左校正面的距离；b是两校正面的距离；c是右支承点到右校正面的距离；r1为左校正面的半径；r2为右校正面的半径。这里距离都是以mm为单位的。

对于支承方式9的软支承状态无需输入a,b,c,r1,r2。

3． 小数点设置：0到3位可选择，点击屏幕右上角印有“S”字样的右边区域即可。

4． 打印：一 在屏幕左上角的文件选项选择当前数据打印或全屏拷贝打印。

             二 在历史记录的表格上按鼠标右键选择历史记录打印

    5．退出：关闭该测量系统。如果a,b,c,r1,r2已改变且未保存，这时会提示是否保存数据文件。

    6．设定：

1）合格范围设定：左右合格范围设定为0，那么合格范围设定不起作用，如果设了不为0的数值，在测量时实际测量到的数据小于设定值，即显示OK（合格）。

2）定标系数设定：在正常情况下，定标结束后，将会自动产生定标系数。

如果定标后测量的数值于实际数值有偏差，可适当调整定标系数。

定标系数包括（左放大量系数，左角度补偿系数，右放大量系数，右角度补偿系数）

3）测量次数设定：4到32 选择范围。如果设为8，即测量8次后系统自动锁定量值和角度，量值和角度颜色变红。该次测量结束。如果设为32，系统将一直测量下去。超过32或小于4的数值为无效数值。

    （注意：测量次数设定后，下面的密码框输入密码33，再按确定）。

七．系统定标：

1). 硬支承定标方法

 一般情况下硬支承平衡机在机械系统调整好后，只需进行一次定标，

开始 ⑴ 将一个已知试重加到工件左边的某个角度上（一般加在零度）。

         ⑵ 输入该试重的量值和角度。

       例如：     左试重（g） 左角度（°）

      40          0

      ⑶ 开机测量

          ⑷ 出现红色的“ok”时关机，左边定标结束。

第二步⑴ 将左边试重移动到工件右边的某个角度上（一般加在零度）。

       例如：   右试重（g）  右试重（g）

     40          0

        ⑵ 输入该试重的量值和角度。

          ⑶ 开机测量。

      ⑷ 出现红色的“ok”时关机，右边定标结束。

  第三步 . 将试重取下，开机测量。出现红色“结束”定标完成。

2). 软支承定标方法：

与硬支承定标方法一样，但无须输入A、 B 、C 、 R1 、 R2 。

支承方式设置为9。每次定标结束后均需要保存文件。

八．维修和保养

1. 本机为精密仪器，应由专人使用。非操作人员请勿乱动，以免引起故障，影响生产。

2. 使用时，应保持通风良好，避免阳光直射或接近其他热源，以保持仪器在室温下正常工作。

3. 安装调试好后不要经常搬动，以免接插件松动，引起接触不良。

4. 本机应防尘，防潮，防震，用户应采取相应措施。

5. 如果屏幕灰尘太多，可用软布请轻轻擦拭。

6. 不使用时应断开总电源。长期不用时，应至少每月通电半小时。

7. 机内无用户可以调整的元件，请不要随便调整板上的元件。

8. 有不正常的现象出现时，请关掉电源，拔掉电源插头
