| 材质 | 合金 |
|---|---|
| 风量 | 555 |
| 叶轮直径 | 710 |
| 叶片数 | 15 |
| 转速 | 2950 |

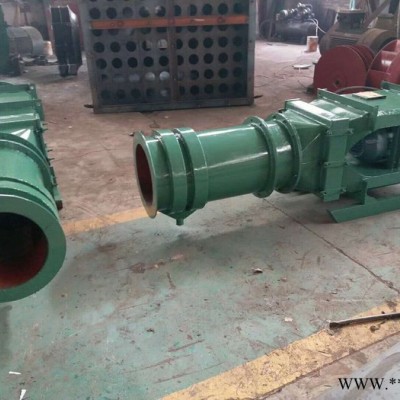

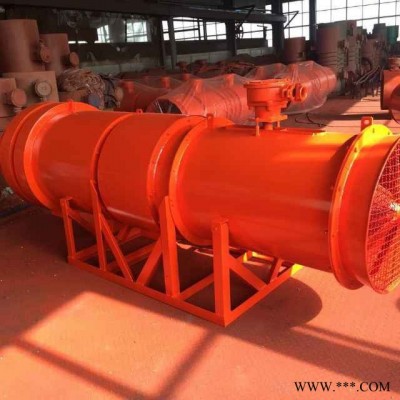

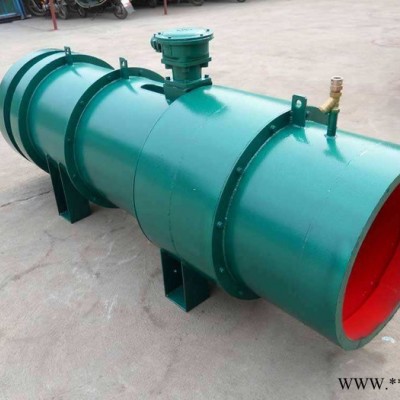

| 品牌 | KCS矿用湿式除尘风机 |
| 型号 | KCS矿用湿式除尘风机 |
| 加工定制 | 是 |
1、抽出式轴流防爆局通风机 2、机架 3、捕尘器
图三: KCS-120(230)D系列掘进机用除尘风机结构示意图
1、抽出式轴流防爆局部通风机 2、机架 3、捕尘器
图四：KCS-410D系列掘进机用除尘风机结构示意图
三、性能及主要技术参数
1、总粉尘除尘效率：≥97%
2、液体比：≤0.4L/m3。
3、处理风量m3/s：系列型号。
4、适用粉尘浓度范围：C≤24000mg/m3处理风量。
5、工作方式：连续工作。
6、适用环境温度：0℃~40℃。
7、适用粉尘种类：煤、岩、水泥等亲水性粉尘。
8、防爆电机电压：380V/660V或660V/1140V(订货时说明)。
矿用湿式除尘风机主要技术参数表一
| 产品型号 | KCS-100LD | KCS-120LD | KCS-180LD | |
| 工作阻力Pa | 350 | 1100 | 1200 | |
| 处理风量m3/min | 100 | 120 | 180 | |
| 总粉尘除尘效率% | ≥97 | ≥97 | ≥97 | |
| 呼吸性粉尘除尘效率% | ≥80 | ≥80 | ≥80 | |
| 液气比L/m3 | ≤0.4 | ≤0.4 | ≤0.4 | |
| 噪声dB | ≤85 | ≤85 | ≤85 | |
| 电动机 | 型号 | YBK2-112M-2 | YBK2-132S1-2 | YBK2-160M1-2 |
| 额定转速 r/min | 2890 | 2900 | 2930 | |
| 功率 KW | 4 | 5.5 | 11 | |
| 整机外型长×宽×高 mm | 2015×590×800 | 2160×650×860 | 2470×750×1020 | |
| 整机重量 Kg | 360 | 490 | 680 | |
矿用湿式除尘风机主要技术参数表二
| 产品型号 | KCS-120D | KCS-230D | KCS-410D | |
| 工作阻力Pa | 800 | 1200 | 1800 | |
| 处理风量m3/min | 120 | 230 | 410 | |
| 总粉尘除尘效率% | ≥97 | ≥97 | ≥97 | |
| 呼吸性粉尘除尘效率% | ≥80 | ≥80 | ≥80 | |
| 液气比L/m3 | ≤0.4 | ≤0.4 | ≤0.4 | |
| 噪声dB | ≤85 | ≤85 | ≤85 | |
| 电动机 | 型号 | YBK2-160M1-2 | YBK2-160L-2 | YBK2-200L2-2 |
| 额定转速 r/min | 2930 | 2930 | 2950 | |
| 功率 KW | 11 | 18.5 | 37 | |
| 整机外型长×宽×高 mm | 2527×640×790 | 2700×740×870 | 3180×950×1200 | |
| 整机重量 Kg | 550 | 600 | 1126 | |
四、安装、操作：
1. 矿用湿式除尘风机当用户使用380/660V电压电源时电机接线方式：电动机的接线盒位于风机壳体外侧，以便于接线。接线盒内有六个接线端子和一个接地端子，用户根据电源电压选择接线方法，当电源电压为380V，选用△接法；当电源电压为660V时，选用Y接法。配用电动机防爆型式：隔爆型；防爆标志：ExdI风机出厂时电动机均按△接线，其接线图如下：
380V接法（△接法） 660V接法（Y接法）
当用户选用660/1140V电压电源时电机接线方式：电源电压为660V，选用△接法；当电源电压为1140V时，选用Y接
| 序 号 | 名 称 | 单 位 | 数 量 | 备 注 |
| 1 | 煤矿用湿式振弦除尘风机 | 台 | 1 |
|
| 2 | 使用说明书 | 份 | 1 |
|
| 3 | 生产许可证 | 份 | 1 | 复印件 |
| 4 | 煤矿安全标志证 | 份 | 1 | 复印件 |
| 5 | 摩擦火花检验合格证 | 份 | 1 | 复印件 |
| 6 | 检验合格证 | 份 | 1 | 复印件 |
| 7 | 防爆合格证 | 份 | 1 | 复印件 |
| 8 | 防爆电机安全标志证 | 份 | 1 | 复印件 |
| 9 | 产品合格证 | 份 | 1 |
|
| 10 | 防爆电机合格证 | 份 | 1 | 复印件 |
