| 材质 | 铁 |
|---|---|
| 性能 | 低噪音风机 |
| 用途 | 管道风机 |
| 转速 | 850（r/mim） |
| 风机压力 | 中压风机 |
| 气流方向 | 离心 |
| 品牌 | 九洲凯特 |
| 型号 | 4-2X79 |
一、用途
4-2X79型离心通风机可用于一般工厂及大型建筑物的室内通风换气用，既可用来输入气体，也可用来输出气体。输送气体的种类为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过80
度。
二、形式
风机可制成顺时针旋转或逆时针旋转两形式。从电动机一端正视，叶轮顺时针旋转，称为顺旋风机，以“顺”表示；按逆时针旋转，称为逆旋风机，以“逆”表示。风机的出口位置，以机壳的出风口角度表示。4-2X79型风机№3～12出厂时均做成1种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。№3出风口位置调整范围0度～225度，间隔是45度。№3.5～6出风口位置调整范围0度～225度，间隔是22.5度，№3～6的传动方式为A式传动；出风口位置调整范围0度～180度，风机间隔式22.5度，№7～8的传动方式为C式传动；№10～20的传动方式为E式传动，出风口位置制成固定的三种：0度、90度、180度，不能调整，订货时须注明。№10～20的双进风型式均制成出风口位置固定的三种：0度、90度、180度，传动方式为E式传动，订货时需注明。
三、结构特点

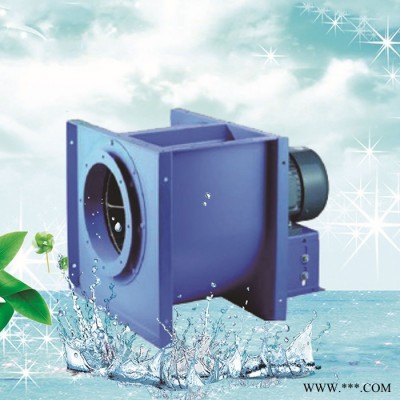

4-2X79型风机中№3～6风机主要由叶轮、机壳、进风口等部分配直联电动机而组成；№7～20除具有上述部分外，还有传动部分等。
（1）叶轮由16个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成，均用钢板制造，并经动平衡校正，空气性能良好、效率高、噪声低、运转平稳。
（2）机壳制成两种不同型式，№3～12机壳做成整体，不能拆开；№14～20的机壳制成两开式，除沿中分水平面分为两半，由螺栓连接。
（3）进风口制成整体，装入风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
（4）传动部分由主轴、轴承箱、滚动轴承、带轮组成。
四、性能与选择
1）风机的性能风机的性能以风量、全压、主轴转速、轴功率和功率等参数表示之，而各参数间又存在着一定的关系。
2）风机的选择产品的性能及选用件中列入风机性能系按标准状态下输送空气的性能，因此当使用状态为非标准状态时，则必须将使用的性能按关系式化为标准状态时之性能，然后按性能及选用件表中进行选择。
