| 货号 | 5 |
|---|---|
| 适用机型 | 蒸汽 |
| 操作方式 | 机械式 |
| 产品规格 | 5 |
| 电源方式 | 交流电 |
| 额定电压 | 380m3砼/h |
| 额定功率 | 30 |
| 加热方式 | 铝片散热式 |
| 开关类型 | 普通按钮 |
| 类型 | 暖风机 |
| 取暖电器种类 | 暖风机 |
| 适用面积 | 100㎡ |
| 送风方式 | 上送风 |
| 颜色 | 灰色 |
| 重量 | 80 |
| 定时功能 | 不支持 |
| 产地 | 长沙 |
| 品牌 | 智飞暖通 |
| 型号 | 5Q |
一、概述

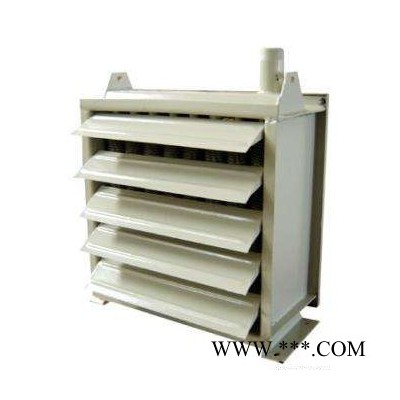

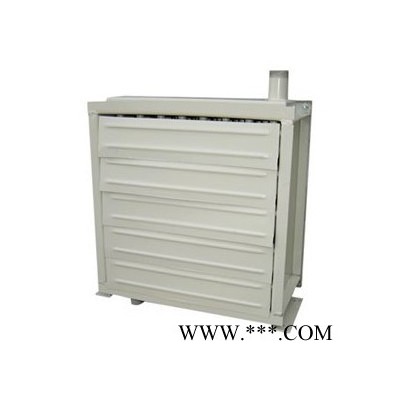

Q型蒸汽暖风机由管道式轴流风机和散热器组成，当空气中含易燃易爆气体时，需要配备防爆轴流风机，广泛应用于各种类型车间及大型建筑的供暖通风。
1．Q型蒸汽暖风机热媒是蒸汽；
2．散热器翅片管采用22*2无缝钢管绕16*0.5钢片制作，传热效果好，承压高；
3．Q型蒸汽暖风机吸收了国外先进技术及制造工艺，体积小，安装方便，节能，噪音小；
4．Q型蒸汽暖风机型号说明：5Q
5--轴流风机机号
Q--蒸汽暖风机
二、主要性能参数表:
| 型 号 规 格 | 4Q | 5Q | 7Q | 8Q | |
| 标准风量（m3/h） | 2100 | 4150 | 7170 | 10100 | |
| 平均风速度（m/s） | 2.85 | 3 | 3.24 | 3.1 | |
| Q型暖风机在不同蒸汽压力(MPa)下，当进风温度为15℃时，散热量KCal与出风温度℃（散热量/出风温度） | 0.1 | 20900/54.9 | 35100/54.9 | 53600/51.7 | 92500/56.3 |
| 0.2 | 23450/60.0 | 38200/60.0 | 60500/56.4 | 104000/61.5 | |
| 0.3 | 25600/63.3 | 41700/63.8 | 65500/60.0 | 113000/65.5 | |
| 0.4 | 27400/66.8 | 44200/67.0 | 75700/62.7 | 120000/68.6 | |
| 正常工作噪音（分贝） | 65 | 70 | 74 | 70 | |
三、安装尺寸:
| 型 号 规 格 | 4Q | 5Q | 7Q | 8Q | |
| 散热器散热面积m2 | 11.07 | 20.03 | 34.43 | 49.88 | |
| 配用通风机型号 | SF3.5-4 | SF4-4 | SF5-4 | SF6-6 | |
| 配用电功率（kw） | 0.25 | 0.55 | 0.75 | 1.1 | |
| 外 | A | 500 | 670 | 840 | 1000 |
| B | 500 | 670 | 840 | 1000 | |
| C | 450 | 620 | 790 | 960 | |
| L | 656 | 826 | 996 | 1156 | |
| a | 550 | 550 | 550 | 700 | |
| b | 145 | 230 | 315 | 400 | |
| Φ | 450 | 550 | 650 | 750 | |
| G | 1?″ | 1?″ | 1?″ | 2″ | |
| 重量（Kg） | 68 | 109 | 187 | 255 | |
四、安装使用与维护
Q型蒸汽暖风机可以安装在墙体结构件上。
1、安装前请检查蒸汽暖风机的完好性。
2、Q型蒸汽暖风机的冷凝水出水管道要安装冷凝水排除器（疏水阀）。
3、电动机接线额定电压380V，应使风机叶轮按旋转标牌示意方向旋转。
4、Q型蒸汽暖风机在使用之前，应仔细检查各连接处的紧固情况，如有松动，应立即紧固。
5、暖风机工作之前，要排净空气加热器中的混合气体，预热5-10分钟再送风工作。
6、在冬季暖风机停止工作后，应排净空气加热器中的冷凝水，以免冻坏。
7、Q型蒸汽暖风机必须保持清洁，可用压缩空气吹除翅片散热器及其他部位的灰尘。
8、暖风机工作2-3年后，应立即清除翅片散热器的水管内腔，可用化学方法去除水垢。
订货须知：Q型蒸汽暖风机热媒接口可根据要求同侧连接、异侧连接、上下连接均可。连接方式可选丝扣连接或法兰连接。
