| 订货号 | 2018092617886910 |
|---|---|
| 货号 | 2018092617886910 |
| 功率 | 22（kw） |
| 风量 | 20795（m3/m） |
| 升压 | 2999（kPa） |
| 适用范围 | 锅炉设备 |
| 材质 | 16猛 |
| 电压 | 380 |
| 类型 | 离心式鼓风机 |
| 性能 | 耐高温风机 |
| 用途 | 锅炉风机 |
| 重量 | 2600（kg） |
| 风机压力 | 中压风机 |
| 气流方向 | 180 |
| 品牌 | 佛山南粤鼓风机有限公司 |
| 型号 | GG/GY |
| 加工定制 | 是 |
GG0.5-15～GG20-15通风机及GY0.5-15～GY20-15引风机是0.5-20t/h工业锅炉配套的专用通引风机。
本系列风机的特点是：具有较高的效率，性能曲线平坦，高效运行区域较为宽广。
风机的型式
(1) 通、引风机做成单吸式，可制成顺时针旋转或逆时针旋转两种形式。从传动端一侧正视风机，叶轮工作时顺时针旋转称为顺时针旋转风机，反之则称之逆时针旋转风机。风机的出口角度可做成顺、逆、0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可订货说明。
(2) 风机的传动方式：GG0.5-15, GG1-15, GG2-15, GG4-15的传动方式为A式，GY 0.5-15, GY1-15的传动方式为C式，其他风机的传动方式均为D式。
☆风机的结构

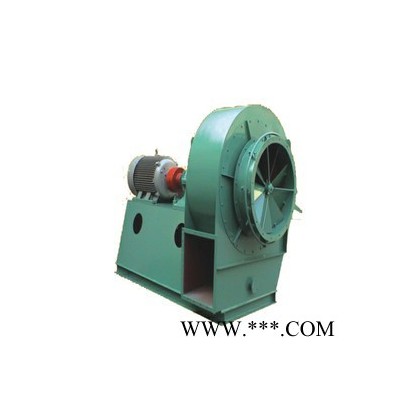

离心式风机主要由叶轮、机壳、进风口、调节门、机架、传动组等组成。
(1) 叶轮 由弧锥形轮盖、叶片和平板形轮盘之间采用钢板焊接结构，并与轴盘牢固铆接成整体结构。叶轮经静、动平衡校正，并经超速试验，因此运转平稳可靠。
(2) 机壳 采用普通钢板焊接而成的蜗壳形整体结构。
(3) 进风口 制成收敛式流线形整体结构，用螺栓固定在机壳入口侧墙板上或盖板法兰上。
(4) 调节门 是用来调节风量 装置。调节门叶片为花瓣形，采用外传动结构，转动灵活方便，调节范围由90°(全闭)到0°(全开)。从进风口方向看．调风门手柄位置一般在右侧。顺时针风机，手柄由下向上拉是由全闭到全开，逆时针风机，手柄由上向下是全闭到全开。
(5) 机架 采用型钢等焊接而成。
(6) 传动组 由主轴、联轴器、轴承箱组成(A式无传动组) 。主轴由**钢制成，采用滚动轴承，轴承箱上装有温度计和油位指示器，润滑油采用全损耗系统用油L-AN46，油量按油位标志而定(传动组里一般出厂时无油)。
