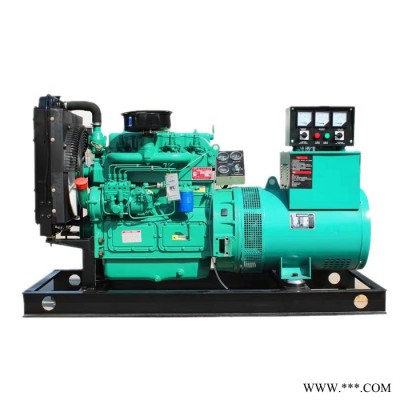

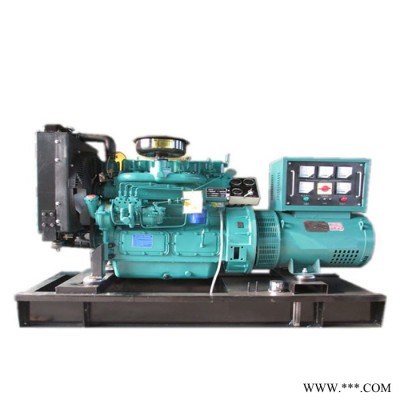

养殖备用30kw柴油发电机组_潍坊30kw柴油机_上海30kw发电机

潍坊源宇动力设备有限公司主营：发电机,发电机组,柴油发电机组,柴油机,潍柴发电机组,玉柴发电机组,康明斯发电机组,上柴发电机组,济柴发电机组,沃尔沃发电机组,帕金斯发电机组,奔驰发电机组,卡特发电机组,燃气发电机组,水泵机组,静音发电机组,拖车发电机组,自动化发电机组,移动电站等系列发电机组,产品结构设计合理,工艺先进, 噪音低,振动小,启动快,性能可靠,可广泛应用于工厂、商场、酒 店、港口、油田、矿山、高速公路、铁路、机场、电厂、邮电通讯以及 野外施工等场所,为常用或备用电站。们将为您提供原厂的产品和优良的服务,公司所销售的保证是全新机组与配件,公司营销网络覆盖中国各个省市,行国内联保服务,机保修一年。

发电机组应急自动起动

（1）准备工作：合上电源开关SA5和SA6，系统接入24V直流电源，直流电源信号H1亮。此时，若外电源供电，外电主开关QF1处于合闸状态，其辅助常开触点闭合，103-121-102电路接通，外电合闸信号灯H2亮，指示外电处于运行状态。

  接通SA7和SA8。

  起动方式选择开关SA2置应急位置，5-84-44-45-46-6电路中SA2触点①-②闭合，电路中增速继电器K9通电动作。K9动作后，5-40-41-43-6电路中K9常开触点闭合，调速电动机；励磁绕组和电枢绕组通电，电动机正转，调速器摇臂带动油门开大，经历15s，油门开到“转速”位置时，调速器高位继电器KH动作。KH动作后，5-84-44-45-46-6电路中KH常闭触点打开，使增速继电器K9断电释放。K9释放后，常开触点断开，断开测速电动机的电枢绕组的供电电路，调速电动机停转。

  KH动作后，103-122-102电路中KH常开触点闭合，“调速器高位”指示灯H4通电点亮；5-14-15-16-6电路中KH常开触点闭合，为中间继电器K4通电工作做准备。

  SA1置中间位置，21-22回路中⑤-⑥触点闭合，为起动电磁阀YV1通电工作做准备。

  SA11置建压位置，分别接通U-601-604-607-615、V-602-605-608-615和W-603-606-609-615电路，为机组自动起动后自动建立电压做准备。

  SA10为发电机自动调压装置的投入作好准备。

 （2）应急起动；当外电停电后，外电主开关QF1跳闸，母线失电，外电源检测电压继电器KV1失电释放，5-9-11-12-6电路中KV1常闭触点闭合，使继电器K1通电动作。

  K1动作后，5-14-15-16-6电路和5-28-15-16-6电路中常开触点闭合（1.1b），继电器K4通电动作，起动总延时继电器KT1通电计时（延时26～30s）。

  K4动作后，5-31-6电路中K4常开触点闭合，是起动压缩空气总电磁阀通电动作，阀门打开。

  5-87-85-86-6电路中，K4常开触点闭合，使中间继电器K21通电动作。K21动作后，5-39-6电路中K21常开触点闭合，机油压力安全联锁电磁铁YV4通电动作，插销插入，以免一次起动失败后，安全机构脱落，无法进行第二、第三次起动。

  5-18-19-6电路中，K4常开触点闭合，动作6s，间隔4s的脉动时间继电器KT通电动作，其瞬间闭合延时打开的KT常开接点闭合，使中间继电器K38通电动作。K38动作后，5-12-22-6电路中K38常开触点闭合，起动电磁阀YV1通电动作，阀门打开，起动压缩空气进入气缸，推动柴油机起动。

  起动电磁阀YV1打开后，供油限制气缸同时近气，其小活塞杆推动高压油泵齿条向减油方向移动一定距离，限制启动时的供油量，以免爆发压力过大和冒浓黑烟。同时，气动机油预压缸进气，预润滑机油压力达0.25MPa，使润滑主油道充满油，以改善应急起动使柴油机的润滑情况。

  （3）起动成功：发电机组起动成功，其转速达200r/min时，测速发电机建立电压，图1.6中，晶体管V导通使起动成功，继电器K12动作，5-25-26-27-6电路中，K12常开触点闭合，使继电器K6通电动作并自锁。

  K6动作后，5-54-6电路中，K6常开触点闭合，使时间继电器KT3通电计时。5-14-15-15-16-6电路中，K6常闭触点打开，使中间继电器K4断电释放。

  K4释放后，5-31-6电路中，K4常开触点打开，压缩空气管道总电磁阀YV2断电复位，阀门关闭，一方面使 供油限制气动缸小活塞复位，解除供油限制，机组转速迅速升高，另一方面，气动机油预压因为停进高压气体而复位。5-18-19-6电路中，K4常开触点打开，脉动时间继电器KT5和起动中间继电器K37断电复位退出工作，K37常开触点打开，起动电磁阀YV1断电复位，阀门关闭。

  时间继电器KT3延时结束后动作（延时3min），5-87-85-86-6电路中，KT3常闭触点打开，使继电器K21断电释放。K21释放后，常开触点打开，使DCT断电复位。5-55-56-6电路中KT3常开触点闭合，油压保护电路投入工作为K16、K17通电工作做好准备。

  至此，发电机组自启动成功。
