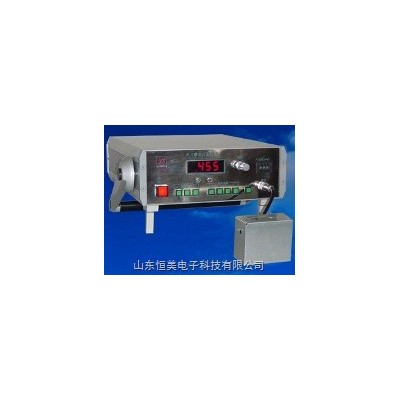

恒美TYU-2002M硅钢片铁损测量仪

（同时测试损耗与磁感）

【产品简介】TYU–2002M型硅钢片铁损测试仪，是在原有的对硅钢片损耗相对测试仪器的基础上发展起来的后代测试仪,具有测试精度高、重量轻、体积小、便于携带、测试简便、性能稳定等优点，并且可同时测试损耗与磁感，与国标 GB/T13789-92所推荐的测量方法完全兼容，适用于测量各种厚度的冷轧取向、无取向和热轧硅钢片的铁损与磁感参数。
【主要技术指标】
1、 磁感测量：精度达3%；
损耗测量：精度达5%；
2、 测试频率：50Hz、60Hz可选；
3、 损耗固定设定值：P（1.0、1.5、1.7T）；
4、 损耗手动调节范围: P （0---1.99T）（连续可调）；
5、 磁感测试（磁场固定设定值）：B（10、25、50、100 （A/cm）；
6、 供电方式：AC220V/50Hz；
7、 高强度铝合金机箱。
【产品标准配置】
1、单片磁导计
2、测试试样一付：30×80（mm）
一、仪器基本原理和用途
本仪器采用单片机技术和模拟电子技术相结合，具有体积小重量轻，具有携带方便，操作简单快速，取样方便，测量重复性好等优点，可以测量矽钢片的损耗和磁感。
其仪器原理方图如下：
图1、
测量范围损耗测量：0.1---1.99T（连续可调）；
定点：P1.0，P1.5。（普通矽钢片）
定点：P1.5，P1.7（冷轧取向矽钢片）。.
磁感测量：定点：2500（A/m）,5000（A/m）（普通矽钢片）
定点：1000（A/m），2500（A/m）（冷轧取向矽钢片）
定点：10000（A/m）（此点不测）。
不确定度：损耗： ±3%（与爱波斯坦方圈比对）；
磁感 ±2%（与爱波斯坦方圈比对）。

二、面板说明和操作
1、仪器前面板示意图如图2：
图2
（1） 电源开关―――按下接通电源，释放关闭电源。
（2） Ｐ1.0―――测量损耗时磁感１特斯拉设定，所有的硅钢片损耗测量都用到此点，按下此键表头读数为试样在１特斯拉的损耗，单位为毫瓦。
（3） P1.5―――测量损耗时磁感１.５特斯拉设定，所有的硅钢片损耗测量都用到此点，按下此键表头读数为试样在１.５特斯拉的损耗，单位为毫瓦。
（4） B10――― 测量磁感时磁场设定按扭，按一下此键表头读数为试样在磁场10A/cm（或1000A/m）下的磁感，单位为特斯拉。
（5） B25――― 测量磁感时磁场设定按扭，按一下此键表头读数为试样在磁场25A/cm（或2500A/m）下的磁感，单位为特斯拉。
（6） B50 测量磁感时磁场设定按扭，按一下此键表头读数为试样在磁场50A/cm（或5000A/m）下的磁感，单位为特斯拉。
（7） 置零―――此键只有在需要测量其他点时才用到，按一下此键表头指示为特斯拉，灯１５亮，此时用户调节手动旋扭，表头会有变化，例如：表头指示为１.38 表示此时试样工作在１.38特斯拉，如再按一下此键，灯１４亮，表头读数为损耗，单位为毫瓦，如果重复按此键，灯１４，１５和表头将会交替变化。
（8） 仪器输出，通过一根四芯连接线接磁导计的四芯插座。
（9） 样品的截面积设定，单位为平方毫米，取２片80x30mm的矽钢片在天平上称重，其质量为m（g），试样密度为d（克／立方厘米）测试样面积Ｓ＝100xm/8/d。
（10） 表头调零旋扭?当仪器开机预热后，在毫瓦灯１４亮时左右旋转此旋钮?，表头数字将变化，测量开始时，让毫瓦灯１４，旋转此旋钮，使表头读数为零。
（11） ３位半数字表头，在测量过程中其指示单位根据毫瓦灯和特斯拉灯决定，14亮单位为毫瓦，15亮单位为特斯拉。
（12） 指示表头13的单位，当按了一下p1.0—p1.7时此灯亮，或者偶数次按下置零按扭后该灯也亮。
（13） 指示表头13的单位，当按了一下B10—B100时此灯亮，或者奇数次按下置零按扭后该灯也亮。
（14） 手动调节旋扭，当按下置零按扭后顺时针旋转，表头读数增加，反时针旋转度数变小，平常请反时针旋转到**小。
2后面板示意图如下：
（1） 220V电源插座。
（2） 频率开关 当要求硅钢片需要在60Hz下测量磁感和损耗时，需要用到此键，此键放松，仪器选择工作频率为50Hz,按下此键，仪器选择的工作频率为60Hz。
（3） 输出和前面板输出端10相连 功能一样，磁导计也可接在此。
（4） 功放管加电时请不要让其表面与旁边的的物体接触，让其充分的通风散热。
图 3
三、操作实例
＊注意：（1）操作时当需要选择按键时停留时间不小于一秒
（2）磁导计旋钮拧紧时只要手感到有点阻力**行不要太紧
1、 确保仪器没有开机，接上电源插座，用随机带的4芯联线把仪器和磁导计接好，（前面板的10和磁导计的四芯座相联）。
2、 取样：从要求检验的产品中抽取试验样。
对于无取向硅钢片要求取一片横向，取一片纵向 ，长度为80mm,宽度为30mm 其中一片纵向取80mm,横向取30mm,另一片横向取80mm,纵取30mm，要求试样平整，周边无毛刺。
对于取向硅钢片要求取纵向实验样，取2片 ，长度为80mm,宽度为30mm 要求试样平整，周边无毛刺。
3、 称取重量m ,单位为克 **到0.1克（g）,根据试样品种 确定密度 d,样品长度为L（cm） L一般取8cm。
4、 计算试样的横截面积S（平方毫米），公式如下：
S=100Xm/L/d---------S 按**到0.1平方毫米四舍五入。
把面积设置在拨码开关11上 例如面积为29.4平方毫米 则拨码开关的**位选2，第二位选9第三位选4。
5、 反时钟旋转磁导计，把2片样品对齐插入磁导计中，要求样品正好处在磁导计的正中，再顺时钟旋转，让其闭合并和样品接触好。
开机，此时表头13指示应为零，如不为零，应该左右旋转12号旋扭， 让其指示到零。
6、 对于热轧或冷扎硅钢片，一般只测量P1.0，P1.5和B25 ，B50四点。
7、 按下B25键一秒钟，再松开，记录表头数据为B25即为材料在2500A/mm的磁感，你也可以测量B10，B50，B100。
8、 损耗测量：按下P1.0键一秒钟，记录表头数据Px,并计算比总损耗 P1.0。
P1.0=Px/m,
例如表头读数 P1.0=20.2m w,重量m=20.1克：
计算： P1.0=20.2（mw）/20.1（g）=1.005 （w/kg）。
依据同样的方法：可测量P1.5。
9、 手动测试损耗：
如果你需要测试其他点的损耗，比如要测材料在1.3特斯拉下的损耗， 操作如下：
A：按一下置零键9一秒钟后，特斯拉指示灯15应该亮，如不亮，请再按一下置零键9一秒钟。
B：顺时钟旋转面板左边旋纽14， 此时表头13将会有数据变化，继续旋转，直到表头指示到1.3 。
C：读数 按置零键9一秒钟，让毫瓦灯14亮 记下表头数据为Px并计算比总损耗
P=P x/m
D：反时钟旋转旋纽14到底。
10、 测试完毕后关机。

四 注意事项：
1 开机时磁导计里应该有式样，不要在未放试验前开机。
2 注意后面板的频率开关是否和你所需要的设置一样。
3 开始测试前 注意调零。

五 仪器清单：
重量：TYU–2002M 5 Kg 尺寸：长X宽X高：300x250x100（mm）
磁导计1.5 Kg 尺寸：长X宽X高： 80X80X180（mm）
1、测量主体 TYU2002M； 一台；
2、磁导计一台；
3、随机试样2片 ：80X30；
4、四芯连接线一根；
5、 电源线 一根。

六 设备维修
设备维修：通常一年内如设备发生问题，厂家负责免费维修和更换
客服部：0536-2106521

附录1 热轧电硅钢片（带）的平均密度
钢号 硅含量（%） 平均密度（g/立方厘米）
酸洗钢片（带） 未酸洗钢片（带）
D1 0．8—1.80 7．8 7．75
D2 1．81-2．80 7．75 7．70
D3 2．81-3．8 7．65
D4 3．81-4．5 7．55

附录2 冷轧电硅钢片（带）的平均密度
硅含量（%） 0~0.65 0.66~1.40 1.41~2.15 2.16~2.95 2.96~3.70 3.71~4.50
平均密度（g/ cm3） 7.85 7.80 7.75 7.70 7.65 7.60
随机样品测试数据
测试频率 50Hz 质量：m=19.188g
密度：d=7.6g/ cm3
L=80mm 面积S=31.2（平方毫米）
损耗测试工作点（T） 比总损耗（W/Kg） 总损耗（mW）
1.0T 2.03 38.9
1.5T 4.58 87.9
磁感测试工作点（A/m） 磁感（T）
1000 1．458
2500 1．558
5000 1．642
