| 动力形式 | 高周波 |
|---|---|
| 作用原理 | 逆变 |
| 电流 | 直流 |
| 额定容量 | 5KVA |
| 规格 | 323 |
| 加工精度 | 精密 |
| 控制方式 | 自动 |
| 频段 | 中频 |
| 驱动形式 | 气动 |
| 适用原料 | PA |
| 样式 | 其它 |
| 用途 | 焊接 |
| 执行标准 | 企业标准 |
| 重量 | 30 |
| 作用对象 | 金属 |
| 焊接原理 | 对焊 |
| 焊接方式 | 压力式 |
| 最大焊接厚度 | 1.5+1.5（mm） |
| 品牌 | 广州精源电子 |
| 型号 | JYD |
设备组成

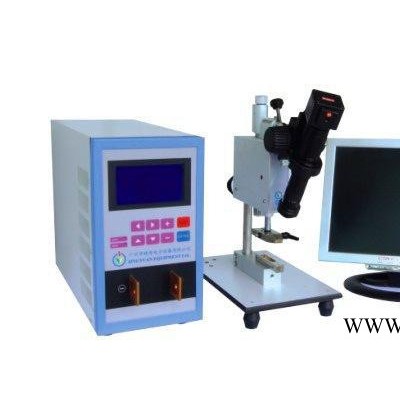

我司有着丰富的漆包线点焊经验，多款漆包线点焊机可供选择。我司漆包线点焊机由目前最先进的精密逆变焊接电源、具有专利的精密焊接机头组成,小线径漆包线点焊配有ccd成像系统。
主要特点：
焊接漆包线不必预先除去表面绝缘漆，自动脱漆；
无需任何焊料、辅料，即可直接焊接ф0.02-ф1.20mm的漆包线；
焊点牢靠，导电性好，可靠性高，可节约成本，操作简单方便；
焊接方法环保稳固，符合欧洲环保指令及安规。
主要应用：

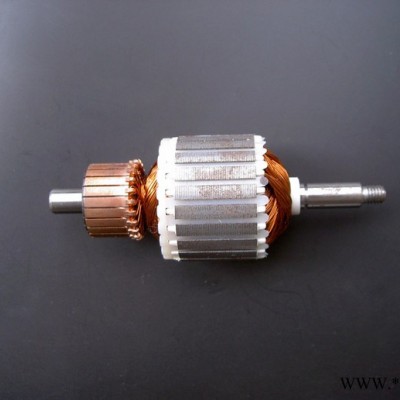

这套系统广泛应用在贴片电感器、微型手机马达转子、铜箔漆包线焊接、贴片变压器、高频通讯元件、感应式IC卡、微型讯响器、钟表线圈、扬声器 、 耳机 、 天线 、 麦克风 、免提耳机、光学器件、厚膜电路、模块等各种带小线圈电子元器件的生产制造上。
详细说明
我公司广州市精源电子设备有限公司，专业从事焊接设备的研发、生产及销售。公司成立于2006年，坐落在广州市高新技术产业园，由留学回国的电阻焊专家、华南理工大学曹教授一手创办，公司由多位教授、博士组成的研发团队提供技术支持，拥有多项技术。
我公司产品主要包含：电阻焊机电源、精密点焊机、脉冲热压焊机、缝焊机、微弧焊机等焊接设备，广泛应用于电子行业、照明行业、汽车电池行业、机械五金行业等；公司的主打产品：点焊机电源致力于为广大自动化厂商做配套服务。

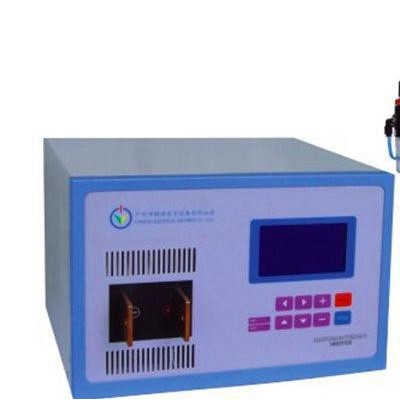

逆变直流电阻焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。由于采用AC－DC－AC－DC的变换技术，时间控制达到毫秒级精度、控制响应和控制精度大大提高；直流输出，使焊接工艺性显著改善；逆变技术还使设备具有小型、节能高效等一系列优点；微控制器（MCU）与电子技术的采用使该设备具备现代设备的优秀功能，包括数字控制、监控、故障诊断与保护、数据传输等，设备功能齐全、灵活方便、适应面广。该类设备特别适合于漆包线的点焊、铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。
微点焊逆变直流电阻焊接电源可应用于自动化焊接设备，我们提供的是中频逆变直流焊接电源，适合自动焊接要求的高效、高焊接一致性的要求。是自动焊接机的最佳选择，欢迎自动化设备厂商咨询。
电阻焊工艺简介：
焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法称为电阻焊。电阻焊具有生产效率高、低成本、节省材料、易于自动化等特点，因此广泛应用于航空、航天、能源、电子、汽车、轻工等各工业部门，是重要的焊接工艺之一。
目前市场上的电阻点焊机大概可以分三种类型：储能点焊机、工频交流点焊机、逆变直流点焊机。各点焊机区别如下：
储能点焊机和交流点焊机属于传统点焊机，近几年经过技术的不断更新创新，逆变直流点焊机渐渐取代了传统点焊机的位置，在设备稳定性和控制精准度方面，逆变直流点焊机的性能要大大领先。我公司的电阻点焊机属于逆变直流点焊机。
工频交流电源：电流脉动，半波之间存在冷却间隔，时间调节分辨率20ms（最小10ms），反馈速度慢（10ms）。
电容贮能电源：脉冲电流放电，时间不可调，焊接过程中不能反馈补偿。
逆变直流电源：电流呈脉动直流，电流平稳，时间调节分辨率提高，反馈速度快。

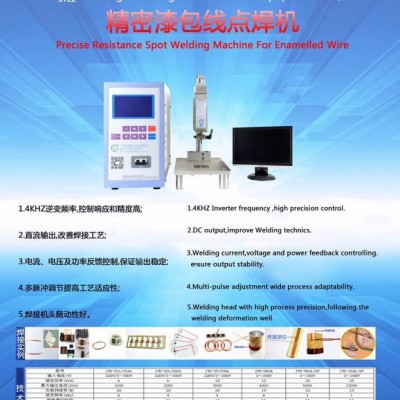

逆变直流点焊机特点：
1、电流直流输出，焊接电流为脉动直流（且波纹度小）；逆变频率4KHZ或8KHZ，通电时间控制周期为0.125ms或0.25ms，焊接时间可任意控制；
2、可采取恒电压、恒功率、恒电流、定脉宽模式控制；
3、具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能；可极大减少产品焊接不良率。
4、三段加热设定，带电流缓升缓降功能，可有效解决“飞溅”，更加保证了焊接的稳定性。电极寿命能有效延长。

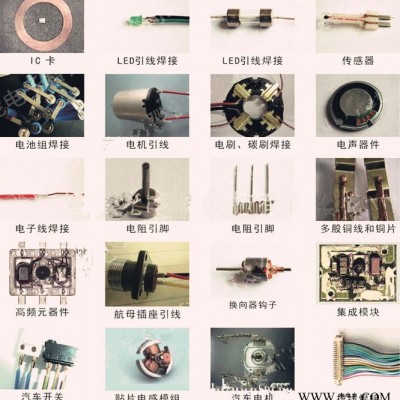

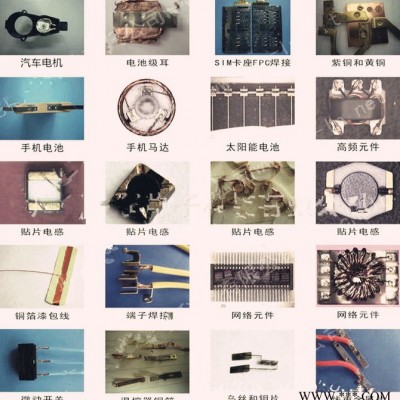

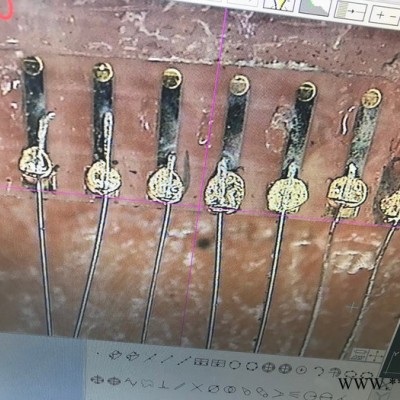

焊接实例：
工件样品免费焊接 ：
广州精源电子设备有限公司在工厂内备有多种功率的精密逆变点焊机（碰焊机）、热压焊机、缝焊机，并且有几百种适合不同产品的夹具（还可根据产品设计夹具），无论贵司有任何产品存在焊接难点问题，都诚恳的欢迎您来我司（或将工件寄到我司）焊接打样，我们工程师30年的“电阻焊研究”和对焊接工艺的深度理解，完全有可能助你找到最佳的焊接解决方案。
可为您量身定做全方位的精密焊接解决方案！
