| 用途 | 铁芯剪切 |
|---|---|
| 产地 | 广东 |
| 种类 | 400型横剪线 |
| 工作方式 | 数控 |
| 功率 | 1kw |
| 执行质量标准 | 普标 |
| 准入认证 | IOS9001 |
| 安装方式 | 台式 |
| 刀具数量 | 2 |
| 动力类型 | 电动 |
| 类型 | 横剪线 |
| 售后服务 | 保修一年 |
| 主电机功率 | 1kw |
| 主轴转速范围 | 80rpm |
| 界面语言 | 中文 |
| 是否库存 | 否 |
| 作用对象 | 五金 |
| 适用行业 | 不锈钢制品 |
| 布局形式 | 立式 |
| 品牌 | 众维德 |
| 型号 | 400 |
| 加工定制 | 否 |
400型横剪线配置介绍
1.双头开卷机
卷料内径：500㎜
卷料**大外径：1200㎜
单头**大载重：1500㎏
开卷速度随送料同步调整
2.导料 缓冲装置
采用无地坑导料缓冲方式，测距系统，定位开关等..............
3.送料机
上下送料辊及测长辊等组成，送料辊驱动系统采用台达驱动运动控制系统。
4.冲床段
主要包含V冲1套，冲孔一套。
V冲具有横向步进功能，根据程序自动调整。
冲缺范围：沿着片料中心±25㎜,步进级数可达八级。
冲孔直径：8~28㎜
5.剪床段
主要有45°剪床，135°剪床，横向滑台，排料辊等组成。
剪切采用台达伺服电机驱动，高效率，低噪音。
6.出料台
中心定位，传输皮带无级调速，排料顺畅。
7.分理料机
可完成上下两层分别料理，主要有分片装置，传输磁性带，以及大料头等组成。
8.侧定位自动调宽装置
全机采用侧定位自动调宽运行方式，适合不同宽度片料传送。调宽机构采用直线导轨导向，滚珠丝杠传动方式。全线调宽联动，电动集中调宽，编码器位置反馈，位置指示器显示。
9.气动系统
全线气动系统采用德国FESTO阀岛气动控制系统，结构紧凑，接管方便，总线连接。
10.电控系统
电控系统主要包含电控柜和操作台。调速、定位与功能控制由台达交流伺服系统、台达逻辑控制系统等模块组成。操作终端采用维纶操作触摸屏，自主开发的控制程序，以及片型剪切程序可进行各种任务操作。
主要组成
1.双头开卷机
2.无地坑斜坡导料装置
3.送料机
4.冲床段
5.剪床段
6.出料台
7.分理料机
8.控制柜及操作台
9.全套气动系统
10.接料小车
技术条件及规格
1.加工范围
片厚：0.23 0.35㎜
片宽：40-440㎜
片长：350—2250㎜
2.对本产品所使用的卷料要求
宽度公差：≤±0.1㎜
毛刺：：≤0.03㎜
S度偏差：≤0.2㎜/2m
3.设备技术规格及主要参数
长度公差：±0.2㎜
角度公差：±0.005°
毛刺：≤0.02㎜
4.开卷机
芯轴直径：**小460㎜**大520㎜；单头**大承重1.5吨
5.导轨
电动调宽，导轨材料为硬质合金。
6.送料辊及送料速度
送料辊采用聚胺脂，正常使用0-180米/分钟**高送料速度214米/分钟。
7.刀（模）具寿命
每刃磨一次不小于100万次，（冲孔模20-30万次），硬质合金材料。
8.每级步进可剪切一片或者两片并具备补片功能。
9.总安装容量约30KW
10.总耗气量：1?/min 0.6MPa
11.工作条件：
⑴温度不高于45℃
⑵电压波动380±10%
⑶频率50HZ±2%

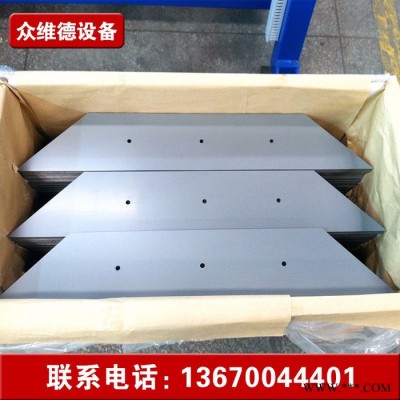

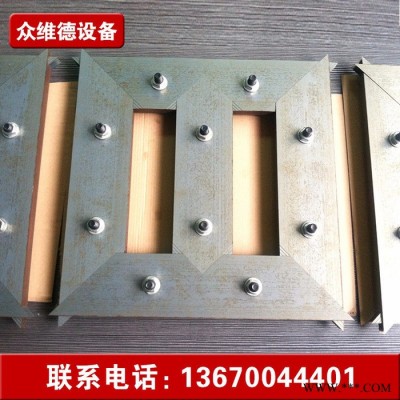

实物图片
