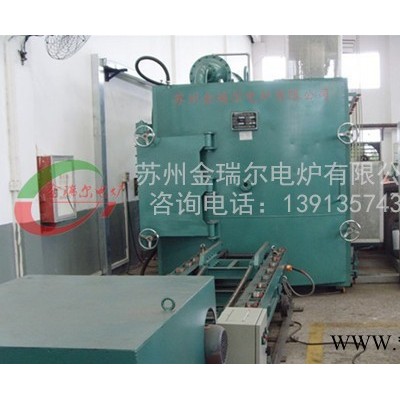

供应 S13立体三角卷铁芯退火炉、硅钢片退火炉、矽钢片光亮退火炉

卧式硅钢片真空退火炉是电工行业电磁材料、有色金属等退火理想设备，特别适合卷铁芯、立体三角铁芯、环形铁芯、EI片、C形、平板硅钢片的真空保护退火。能充分满足其退火工艺，使退火后铁芯光亮无氧化，消除机械加工造成的内应力，降低铁损，退火性能卓越。

  本设备由退火炉体、真空系统、充气系统、水冷系统、加热系统、气动系统以及电气控制系统组成：
退火炉体---本炉型为卧式方形结构，由炉体、炉门、加热室、冷却系统以及附属器件组成，炉体外围槽钢加强，内部通循环水形成保护水套，炉门为夹层水冷形式  。
真空系统---该系统由ZX-70旋片泵以及ZJY-300A罗茨泵组成，系统配置DN150高真空气动挡板阀作为主抽阀，电阻真空计控制及显示真空度，并设有电磁带充气阀，防震电接点真空表  。
充气系统---该系统由气动球阀的开与关来实现向炉内充气，由控制系统实现充气量  。
水冷系统---该系统由集中水泵供给炉体以及各需要循环水系统。
加热系统---该系统由主整流变压器、三组低压镍铬加热带、三组测温以及智能温控系统组成，实际温控运行曲线与用户设定曲线偏差极小。
气动系统---该系统由压缩空气站提供气源，气动阀门由控制系统控制阀门开关  。
电控系统---该系统由日本三菱PLC作为控制中心，控制面板上设有运行模拟屏，三组温控显示，真空度显示，操作旋扭等，设有自动及手动两种操作模式，自动运行时，操作简单可靠，显示直观，自动记录运行过程。
