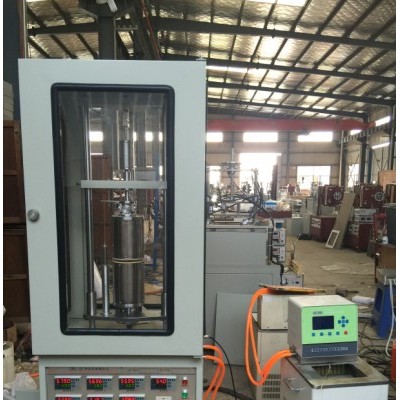

DRL-III-Z导热系数测试仪（热流法、增强型）

一、设备简介

1.1、本仪器主要测试薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、陶瓷、铝基板等材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状，加围框可检测粉状态材料及膏状材料。

仪器参考标准：MIL-I-49456A（绝缘片材、导热树脂、热导玻纤增强）；GB 5598-85（氧化铍瓷导热系数测定方法）；ASTM D5470-12（薄的热导性固体电绝缘材料传热性能的测试标准）等。

    仪器特点：带自动加压，自动测厚装置，并连计算机实现全自动控制。仪器采用6点温度梯度检测，提高了测试精度。可检测不同压力下热阻曲线，采用优化的数学模型，可测量材料导热系数和热阻以及界面处接触热阻等多个参数。增加可靠性功能测试，可作材料于长期反复加热的寿命试验。

1.2、设备工作原理

     仪器主要由热流测试头、试样厚度测量系统、压力测量系统、电动加压系统、数据测控系统、冷却恒温水槽、计算机系统组成。

      热流测试头由加热器、连接样品的上下热极、冷却器、测量热电偶、保温套组成。加热器为内热式加热器，由高精度数显温控表控温，提供稳定的热极温度。上下热极表面安装有热电偶，热极的作用是传递热量和测量热量。冷却器内有水槽，通过管导与外恒温水槽相连，利用外恒温水槽与冷却器的水循环，在冷却器中形成第二恒温场，提供下热极冷端稳定温度。测量热电偶由6支组成，分别测量上下热极表面的6个温度点，利用温度梯度计算热流量。试样测厚装置由位移传感器和数字显示仪表组成，可实时检测试样厚度。压力测量系统由压力传感器和数字显示仪表组成，可实时检测试样压力。电动加压系统由电机、直线减速机、电子调速器和控制电路组成，实现自动加压和卸载。计算机系统完成数据采集、数据处理、仪器控制，实现全自动测试。

总体结构

外形尺寸：1000*800*1550mm

二、设备能适应的来料和产品规格

性能导热材料。

三、设备参数和功能：

3.1、试样大小：≤Φ30mm；

3.2、试样厚度：0.3~5mm

3.3、热极控温范围：室温-200℃，分辨率0.1 ℃

3.4、冷极配用恒温水槽制冷，恒温水槽的控温范围：0～100.0℃，

3.5、导热系数测试范围：0.05~45W/mK；

3.6、热阻测试范围：0.000005～0.05m2*K/W。

3.7、配带自动加压装置，压力测量范围：0～1000N；

3.8、采用高精度位移传感器自动检测样品厚度，位移测量范围：0～30.00mm；

3.9、测试精度：±3％；

3.10、实验方式：a、试样不同压力下热阻测试。b、材料导热系数测试。c、接触热阻测试。d、增加可靠性功能测试，可作材料于长期反复加热的寿命试验。

3.11、计算机全自动测试，并实现数据打印输出。

3.12、测试时间：头一个样品约2小时，后面连续测样约为0.5小时/个样品。

注：需方自备电脑及打印机。
