| 品牌 | 苏州泰方 |
|---|---|
| 型号 | TF-200P TF-300P TF-500P或400P TF-630 TF-800P |
| 加工定制 | 是 |
| 电源电压 | 220V |
| 主轴方向 | S/Z换向可以任意选择 |

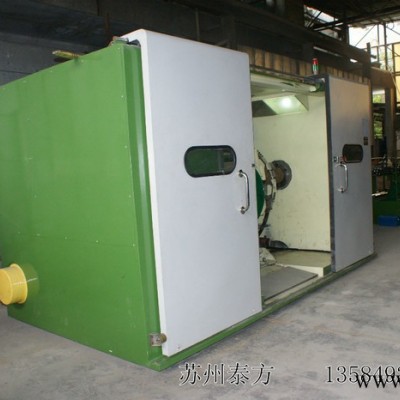

高速绞线机｜漆包线绞线机｜高绞机｜绞铜机｜束丝机｜束线机
【设备用途 Application】：
本公司系行业知名高速绞线(束丝)机专业厂家，历经多年开发生产，目前已形成了全系列之成熟机型，以适应各类客户之不同专业化需要，该系列机型设计精巧、工艺成熟、结构合理、运行稳定、品**良、节能高效，深受各类客户好评，能广泛应用于各类软/硬导体线(铜线、漆包线、镀锡线、铜包钢、铜包铝等)及电子线的绞合，如:电源线、电话线、音频线、视频线、汽车线、网络线等。
【技术特点 Technique Feature】：
1．主轴**高转速为3000-4500rpm。
2．自动张力控制:绞线时，收线从盘底收到满盘时收线张力需不断增大，本机能自动跟踪调节收线张力；使整盘收线张力均匀一致，同时本机还能不停机调节张力。
3．主机为机油润滑，自然循环冷却，有效延长主轴轴承使用寿命。
过线系统采用新型结构，导线从主轴导轮直接过线到弓带上，减去了由于铝盘上的转角导轮故障而引起的的刮伤及跳股现象。
4．机内设三道紧压装置,保证导体绞合后的圆整度,降低绝缘材料的损耗.
5．整机采用同步带传动，机内无润滑点，保持机内清洁，绞线无油污，适应各类表面清洁度要求较高的线种之导体绞合。
6．调整绞距只需更换一只引取轮，调整绞向只需扳动换向杆，简捷地操作，从而降低作业者的失误率及工作强度。·整机轴承均采用日本知名品牌，弓带采用新型材料制作，柔性好，在高速运转时避免因震动引起的跳股，变频器、PLC、磁粉离合器、电磁刹车、液压千斤顶等均采用进口知名品牌,降低故障率和维护成本。
【技术参数 Technique specifications】：
规格型号 | TF-200P | TF-300P | TF-500P或400P | TF-630P | TF-800P |
用途 | 适应裸绞线、镀锡线、铜包铝、漆包线、合金线等绞合。 | ||||
回转速度 | 4500r/min | 3000r/min | 3000r/min | 1800r/min | 1500r/min |
给线径 | φ0.025-φ0.12 | φ0.05-φ0.28 | φ0.08-φ0.45 | φ0.23-φ0.64mm | φ0.29-φ0.73 |
绞合截面积 | 0.005-0.08mm | 0.035-0.45mm | 0.035-2.0mm | 0.8-6.0mm | 2.5-12.0mm |
绞距 | 0.8～10.6mm | 4.36～17.17mm | 5.68～57.00mm | 11.15～60.24mm | 27.4～144.1mm |
卷取轴 | φ200×134×30 | Φ300×134×30 | 500×320×56 | Φ630×380×80 | Φ800×600×80 |
驱动马达 | 3HP变频马达 | 5HP变频马达 | 7.5HP变频马达 | 10HP变频马达 | 20HP变频马达 |
拒付面积 | 1900×750×950 | 2455*1080*1102 | 2560*1350*1400 | 2850*1500*1660 | 4500*1850*2000 |
绞向 | S/Z换向可以任意选择，调整绞向时只需用手扳动排线器处换向杆即可，操作简单 | ||||
排线 | 轴承式排线，排辐、排距均可调整 | ||||
制动 | 采用电磁刹车器，内外部断线、到米时自动刹车 | ||||
张力控制 | 磁粉离合器控制收线张力, 由PLC程控器自动跟综调节张力,张力恒定 | ||||
