供应吉林峰远FYJN-25绝缘材料耐电压测试

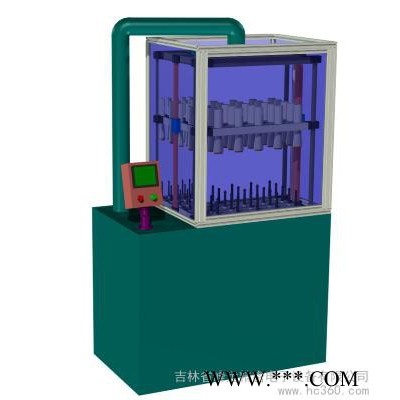

?产品名称：绝缘材料耐电压测试仪（生产线专用型）

?产品型号：FYJN-25

?绝缘材料耐电压测试仪（生产线专用型）主要适用范围及功能：
 本测试仪是针对各种绝缘材料制成产品在生产线环节做在线高压耐压检测使用，本试验台可一次检测25个产品，在设置好耐压电压及耐压时间及装卡好试样后，试验台上下电极固定板会自动合拢夹住试样，并自动升压至设置电压，当耐压时间到时，自动切断试验电压并自动抬起到初始位置，耐压检测过程中，如果某一个试样的耐压强度不够被击穿时，系统会自动切断该产品回路的电压，并记录耐压时间，同时其他被测样品耐压检测正常进行，被测时间到后，系统会自动提示不合格产品的标号（1-25号），操作者根据提示分拣出不合格产品。本试验台控制系统采用北京昆仑通态的真彩触摸屏显示方式。操作软件界面包含设置参数及试验参数等可选项，下位机采用松下FPX0060R系列可编程控制器，模拟采集系统均采用工业级变送器，系统运行可靠，故障率极低，可以运用在生产线上大批量检测绝缘类产品。
注：本试验台的测试电极可以根据试验样品形状及尺寸不同自由拆卸装配，每一种样品都没有专用尺寸的测试电极，需要做试验时候，先更换上该品种的测试电极即可，高压测试端为喇叭口收紧式固定方式，可以对不同直径的样品统一使用，无需更换。

?绝缘材料耐电压测试仪（生产线专用型）主要技术参数及其精度：

1、设备输入电压： 交流 220 V
2、试验电压方式： 交流 0--35 KV ;
                  直流 0--35 KV ;
3、电器容量： 3 KVA
4、漏电电流选择：1—50 mA设定.
5、升压方式：自动升压（步进电机驱动）
6、支持短时间内短路试验要求。
7、同时试验样品数量：25支（每次试验）
8、电压测量误差： ≤ 2％
9、试验电压连续可调： 0--35 KV
10、耐压时间设定：0-1小时（可连续设定）
11、八级安全防护措施： （1） 超压保护
（2）试验过流保护
（3）试验短路保护
（4）安全门开启保护
（5）软件误操作保护
（6）零电压复位保护
（7）试验结束放电保护
（8）独立保护接地
（9）试样固定方式图：

（10）高压电极固定方式图：

?绝缘材料耐电压测试仪（生产线专用型）主要配置：
1、试验主机一台（含铝合金防护罩及蓝色有机玻璃门等）
2、3.5万伏高压发生器一台
3、全自动微电脑电压调压装置一套（串口方式）
4、电压采集及电流采集隔离式变送装置25套
5、试验专配电极规格（黄铜）：
     样品A   25套
     样品B   25套
     样品C   25套
6、北京昆仑通泰彩色7寸触摸屏一套
7、松下FPX0-60R可编程控制器一套
8、电压模拟输入单元一套
9、电流模拟输入单元一套
10、电压电流变送器25套
11、程序光盘一套
12、产品说明书一份
13、产品合格证一份
