| 加工定制 | 否 |
|---|---|
| 额定电压 | 220（V） |
| 额定电流 | 30（A） |
| 分断能力 | 常规 |
| 机械寿命 | 1（万次） |
| 产品认证 | 内部 |

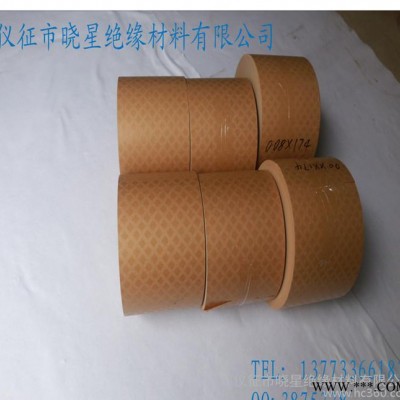

| 产品名称 | 菱格点胶纸 |
| 适用范围 | 常规 |
| 特色服务 | 定制 |
| 品牌 | 晓星 |
| 型号 | 6511 |
产品介绍：
一、外观
表面应均匀、无起毛、和无气泡、针孔、皱折及瑕疵之类缺陷
菱格上胶绝缘纸性能要求
序号 NO. | 指称名称 Properties | 单位 Units | 指标值 Values | |||||
1 | 基材厚度 | mm | 0.08±0.005 | 0.013±0.007 | 0.18±0.01 | 0.2±0.01 | 0.25±0.01 | |
2 | 基材紧度 | g/cm3 | 0.85-1.1 | |||||
3 | 单面胶粘剂厚度 | um | 10-15 | |||||
4 | 水份 | % | 4.0-8.0 | |||||
5 | 吸油性 | % | 20 | |||||
6 | 粘结强度
| 常态 | kpa
| ≧650 | ||||
7 | 100℃ | ≧400 | ||||||
8 | 对变压器油的污染 |
| 无污染 | |||||
9 | 拉伸强度 | 纵向 | N/10MM宽 | ≧60 | ≧110 | ≧160 | ≧180 | ≧230 |
横向 | ≧30 | ≧50 | ≧70 | ≧80 | ≧100 | |||
10 | 撕裂强度 | 纵向 | MN | ≧450 | ≧900 | ≧1350 | ≧1500 | ≧2000 |
11 | 横向 | ≧500 | ≧1000 | ≧1500 | ≧1700 | ≧3000 | ||
12
| 击穿电压 | 空气中 | KV | ≧0.88 | ≧1.37 | ≧2 | ≧2.1 | ≧2.25 |
油中 | ≧4.4 | ≧7 | ≧9 | ≧9.8 | ≧11.5 | |||
二、产品固化条件
首先在90℃±5℃环境下，保持3小时后升温至125℃±5℃，再保持6小时的条件下完全固化。
三、贮存条件
应贮存于温度不高于25℃干燥而洁净的室内，不得靠进火源、暖气或日光照射。贮存期为壹年;超过贮存期经检验，合格仍可使用。
厚度：0.08mm，0.13mm,0.18mm,0.25mm,0.38mm,0.50mm
宽度：500mm，625mm，1000mm,1050mm，1100mm,1219mm,1320mm
宽度还可根据客户需要分切，分切精度±0.5mm。
