| 材质 | 金属 |
|---|---|
| 名称 | 电气绝缘材料直流漏电起痕试验机 |
| 品牌 | 耀能 |
| 型号 | YNLDQH-010 |
| 加工定制 | 是 |
一、概述
漏电起痕测试仪用于检测电气绝缘子材料在严酷环境下的耐电痕和蚀损情况，设备按照GB/T6553-2014试验标准设计，适用于对电力电工绝缘材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 65Hz）或直流电压下，用液体污染物和斜面试样，通过耐电痕化和蚀损的程度。测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。常用的设备有武汉耀能科技有限公司的YNLDQH010型高电压交直流漏电起痕试验机。

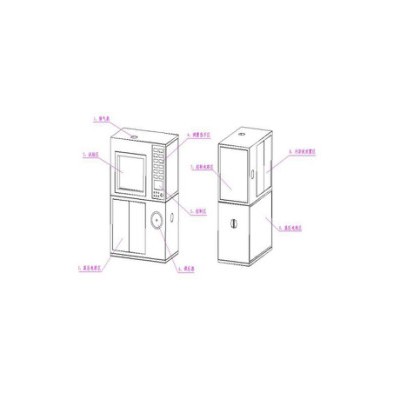

二、设备结构
1-排气扇：这个排气扇是为排出试验箱体内的气体，试验过程中会产生大量的气体，试验时须及时打开排气扇排气。
2-试验区：试验区可放置5组试样，配有可视玻璃窗，可随时查看试验情况。
3-高压电源区：是产生试验所需的高压交直流电源，配有高压变压器、高压硅堆、高压电容、高压分压器及高压放电装置。
4-测量显示区：显示试验时每路的测量交流或直流电流及电压。

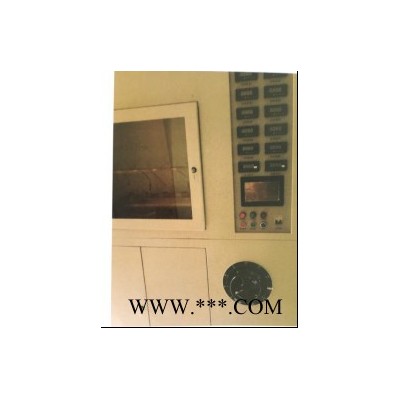

5-控制区：由控制高压吸合与断开按钮、工作指示灯、报警器、触控显示屏组成，详见控制面板图（图2）。
6-调压器：调节高压电源的电压，不可超过**大电压位。
7-控制电路区：试验控制电路部分安装区。
8-污染源放置区：将配置好的污染源加入到玻璃试瓶中，试验时确保污染液充足。
9- 高压电阻区：此区安装了每路的串接高压电阻。
三、装备原理 1 试样：将电工绝缘材料制备成50mm×120mm尺寸厚度为 6mm的试验样品，试样应用合适溶剂（例如，异丙醇〉清洗，去除处理后的残余物，然后用蒸馏水清洗试验，试验表面采用400目的金刚砂纸进行打磨，打磨后对试样表面进行清洗。 2 电极：所有的电极及配套螺丝均采用不锈钢材质 3 污染液：采用0.1%的分析纯NH4CL和0.02%的异辛基苯氧基聚乙氧基乙醇的非离子型湿润剂配以蒸馏水或去离子水制备。溶液23度时电阻率为（ 3 . 95 士0.05)Ω ? m 。用尺寸如图3 所示的厚度为（0.2 士0.02)mm 的八层滤纸夹在上电极与试祥之间，，储.污染液。污染液加入滤.衬.中，以便在加电.前，在上、下电.之间形成均匀的液流。 4 电气原理：由于试验是在高压下进行，应使安全护栏和安全接地电路组成如下所述。电源频率为45Hz-65Hz，输出电压可调到约6 kV ，并稳定在土5% ，对于每个试样的额定电流应不小于0. 1 A，优先采用的试验电压为 2. 5 kV 、3.5 kV 和4.5 kV。
