| 材质 | 不锈钢 |
|---|---|
| 测量精度 | 1.5% |
| 产地 | 北京 |
| 电压 | 12.5KV最大电压20KV |
| 功率 | 2KVA |
| 外形尺寸 | 600x500x650 |
| 用途 | 用于在材料表面进行耐电弧性能的评定，也可用于也可应用于产品检测以及 新材料电学性能研究等用途。 |
| 品牌 | 华测 |
| 型号 | HCDH-4 |
| 加工定制 | 是 |

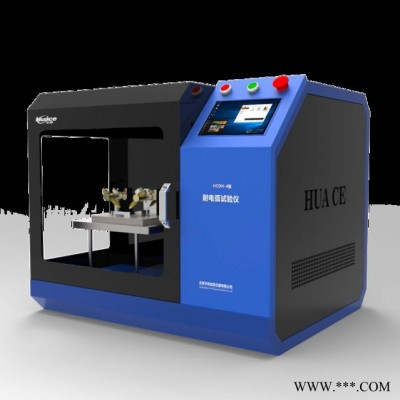

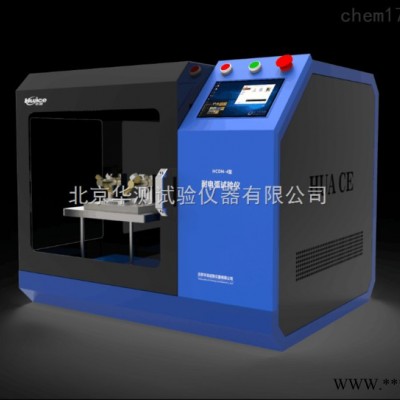

产品名称：耐电弧试验仪
产品型号：HCDH-4
品牌：华测
依据标准：GB/T1411-2002干固体绝缘材料 耐高电压、小电流电弧放电的试验
操作方式：触摸屏控制
一、详细说明：
北京华测生产的耐电弧HCDH-4测试系统专门为电气绝缘材料测试而开发的高精密设备，适用于在材料表面进行耐电弧性能的评定，也可用于也可应用于产品检测以及 新材料电学性能研究等用途。
绝缘材料抵抗由高压电弧作用引起变质的能力，通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示，单位是秒。
在板状试样上加上两个分开一定距离的钨电极，视需要以工频高压小电流在两极间产生电弧。起初是间歇，时间逐渐缩短，最后为连续电弧且逐渐加大电流，材料经受逐渐苛刻的电弧条件最终造成破坏。耐电弧性对用于高压开关或低压大电流 开关的绝缘材料有重要意义，因为在开关启闭时 常会受到电弧作用，只有耐电弧性好的材料才能被选用。
应用领域：
PCB、光伏膜材料、四氟、ABS、尼龙、薄膜材料、绝缘漆、云母材料、陶瓷、玻璃纤维等
二、HCDH-4耐电弧试验仪技术参数
| 设备名称/型号 | 耐电弧试验仪 HCDH-4 |
| 试验电压 | 12.5KV |
| 电压精度 | ≤1.5% |
| 电流精度 | ≤1.5% |
| 升压方式 | SPWM程控式升压 |
| 电弧通断误差 | ＜0.1ms |
| 试验方式 | 间歇电弧、连续电弧 |
| 供电电压 | 220V 50HZ |
| 设备功率 | 2KVA |
| 手自动切换 | 是 |
| 电极对试样压力 | 0.5N±0.5N（可调节） |
| 电极材料 | 钨棒 |
| 电极间距离 | 6.35mm±0.1mm（可调节） |
| 电极直径 | 2.4mm±0.05mm |
三、HCDH-4耐电弧试验仪
3.1 软件介绍
3.2 友善的使用介面
█ 多语介面：支持中文/英文 两种语言界面；
█ 即时监控：系统测试状态即时浏览，无须等待；
█ 图例管理：通过软件中的状态图示，一目了然，易看易懂易了解，立即对状态说明，了解测试状态；
█ 使用权限：可设定使用者的权限，方便管理；
█ 故障状态：软件具有设备的故障报警功能。
3.3 工步编辑：█ 可编辑样品名称、牌号、试验条件、试验单位等；
█ 具有试验电压设置功能；
█ 可选择试验标准；
█ 可选择是否自定义或自动试验；
█ 截止條件: 时间/电压/电流。
█ 语音提示：可选择是否语言提示功能。
3.4 统计报告：█ 可自定报表格式
█ 可生出 PDF、CSV、XLS 文件格式
█ 分析功能: 可对测试的数据进行统计。最大/最小值、平均值等。 系统整和
四、HCDH-4耐电弧试验仪程序如下
五、标准配置：
耐电弧测试仪主机电极系统电源电缆6.35mm标准电极间距量块 角度标准块 产品校准证书 试样台 使用说明书 GB/T 1411标准 IEC 61621标准 接地线 装箱单具体技术沟通可通过电话与我单位技术工程师取得联系
北京华测试验仪器有限公司
专注材料检测设备
