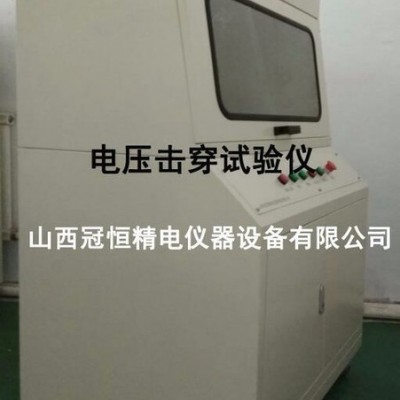

冠恒SDJ-50KV 绝缘材料电压击穿试验仪

产品名称：绝缘材料电压击穿试验仪

产品型号：SDJ-10KV SDJ-30KV SDJ-50KV SDJ-100KV SDJ-150KV

满足标准：
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
        第2部分：对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、GB/T3333 电缆纸工频电压击穿试验方法
5、HG/T 3330绝缘漆漆膜击穿强度测定法
6、GB12656 电容器纸工频电压击穿试验方法
7、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；
电压击穿试验仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印.

技术指标：
1、输入电压 ：AC220V /50Hz
2、输出电压：AC：0～50kV； DC：0～50kV
3、输出功率：5kVA
4、测量范围： AC：0～50kV； DC：0～50kV
5、测量误差：≤ 2％
6、升压速率：1kV/s～5kV/s
7、耐压时间：0～4H
8、漏电流        1～30 mA可由计算机软件自由进行设定
9、电源        交流220V±10%的单相交流电压和50Hz±1%的频率
10、试验环境温度： 15 ～ 30℃，相对湿度：0～85%能够稳定运行。
11、外形尺寸长×宽×高：1000mm×700 mm×1300mm
12、设备自重：     150Kg（参考）
13、接地要求仪器需要单独接地，接地附合**标准要求，金属棒深埋地下至少要1.5米以下
结构原理及性能特点：
1、主要由：升压系统(高压变压器)、西门子PLC控制系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；
2、计算机---西门子PLC控制系统---调压装置----升压变压器-----试样；
3、高压变压器主要产生试样所需的直流电压；
4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；
5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；
6、放电系统在试验做完以后自动放电，以免产生放电对人身的危害；
电压击穿试验仪计算机系统及软件包
1、试验软件是我公司研发的功能强大、操作简单、显示直观的试验软件系统。
2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验。
3、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
4、可对试验数据进行编辑修改，灵活适用；

5、试验条件及测试结果等数据可自动存储；
6、试验报告格式灵活可变，适用于不同用户的不同需求；
7、可对一组试验中曲线数据的有效与否进行人为选定；
8、试验结果数据可导入EXECL,WORD文档编辑；
9、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
10、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
11、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

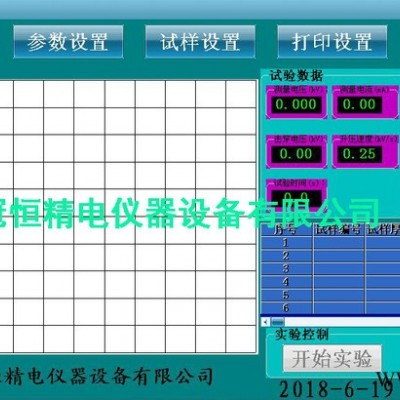

软件操作界面：

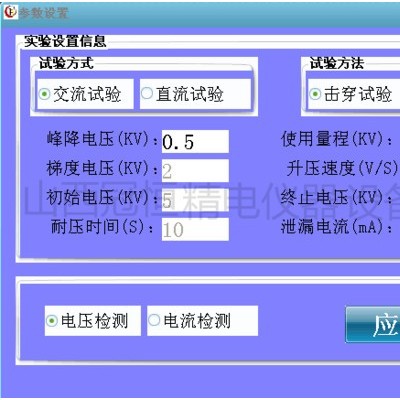

参数设置界面：

安全说明：
1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成伤害)。
3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
主要配置：
（1）门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。
（2）电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位
（3）终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零
（4）高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，增长使用寿命如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。
（5）独立接地保护
（6）短路保护
（7）软件误操作保护
（8）漏电保护
（9）实验结束放电保护
1、主机           1台
2、放电装置       1套
3、计算机      1台
4、打印机         1台
5、控制软件      1套
6、试验电极      1套
7、油箱          1个
8、试验台        1个

9、说明书        1份

10、合格证       1份

11、装箱单    1份

试验准备和环境：

试样的处理

用绸布对醺对试样无腐蚀作用的溶剂，擦净试样。

预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取，有特殊要求的可有产品标准另行规定。

绝缘材料的电气强度随温度和含水量而变化，除被试材料已有规定外，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

经过受潮或浸液体煤质的试样在试验前应用滤纸轻轻吸去滴液，从试样取出到试验完毕不超过5分钟。

媒质：

气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈，防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

试验环境：

常态试验环境：

温度为20±5℃，相对湿度为65±5%。

热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。
