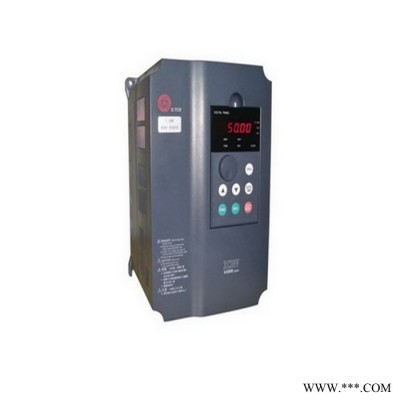

ZONCN众辰NZ100-2R2G-4 变频器

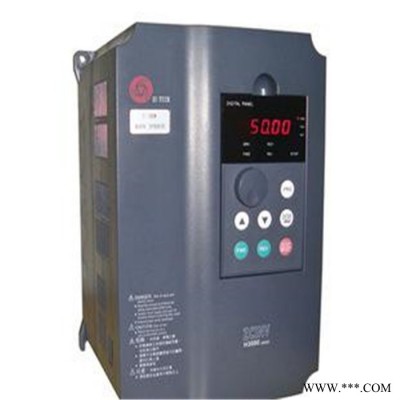

ZONCN众辰NZ100-2R2G-4 变频器

   变频器驱动电路、保护信号检测及处理电路、脉冲发生及信号处理电路等控制电路称为电路。电路发生故障 后，其故障原因较为复杂，除固化程序丢失或集成块损坏（这类故障处理方法一般只能采用控制板整块更换或集成块更 换）外，其他故障较易判断和处理. 1. 维修变频器驱动电路故障 驱动电路用于驱动逆变器IGTR，也易发生故障。一般有明显的损坏痕迹，诸如器件（电容、电阻、三极管及印刷板等） 爆裂、变色、断线等异常现象，但不会出现驱动电路全部损坏情况。处理方法一般是按照原理图，每组驱动电路逐级逆 向检查、测量、替代、比较等方法； 或与另一块（新的）驱动板对照检查、逐级寻找故障点。处理故障步骤：首先对整块电路板清灰除污。如发现印刷电路 断线，则补线处理；查出损坏器件即更换； 根据实践经验分析，对怀疑的元器件，进行测量、对比、替代等方法判断，有的器件需要离线测定。驱动电路后， 还要应用示波器观察各组驱动电路信号的输出波形，如果三相脉冲大小、相位不相等，则驱动电路仍然有异常处（更换 的元器件参数不匹配，也会引起这类现象），应重复检查、处理。 大功率晶体管工作的驱动电路的损坏也是导致过流保护功能动作的原因之一。驱动电路损坏表现出来常见的现象是缺 相，或三相输出电压不相等，三相电流不平衡等特征。 2. 维修变频器开关电源损坏 开关电源损坏的一个比较明显的特征**是变频器通电后无显示。如：富士G5S变频器采用了两级开关电源，其原理是主 直流回路的直流电压由500V以上降为300V左右，然后再经过一级开关降压，电源输出5V，24V等多路电源。 开关电源的损坏常见的有开关管击穿，脉冲变压器烧坏，以及次级输出整流二极管损坏，滤波电容使用时间过长，导致 电容特性变化（容量降低或漏电电流较大），稳压能力下降，也容易引起开关电源的损坏。 富士G9S则使用了一片开关电源的波形发生芯片，由于受到主回路高电压的窜入，经常会导致此芯片的损坏，由于 此芯片市场很少能买到，引起的损坏较难。 另外，变频器通电后无显示，也是较常见的故障现象之一，引起这类故障原因，多数也是由于开关电源的损坏所致。如 MF系列变频器的开关电源采用的是较常见的反激式开关电源控制方式，开关电源的输出级电路发生短路也会引起开关根据实验证明，变频器的使用环境温度每升高10℃，则其使用寿命减少一半。为此在日常使用中，应根据变频器的实际 使用环境状况和负载特点，制定出合理的检修周期和制度，在每个使用周期后，将变频器整体解体、检查、测量等全面 维护一次，使故障隐患在初期被发现和处理。

ZONCN众辰NZ100-2R2G-4 变频器

变频器的检修工作，能确保变频器长期稳定运行 1. 根据实际环境确定其周期间隔长短对变频器进行全面检查维护，必要时可将整流模块、逆变模块和控制柜内的线路板 进行解体、检查、测量、除尘和紧固由于变频器下进风口、上出风口常会因积尘或因积尘过多而堵塞，其本身散热量 高，要求通风量大，故运行时间后，其电路板上（因静电作用）有积尘，须清洁和检查。 2. 对线路板、母排等维修后，要进行必要的防腐处理，涂刷绝缘漆，对已出现局部放电、拉弧的母排须取除其毛刺，并 进行绝缘处理。对已绝缘击穿的绝缘柱，须清除炭化或更换。 3. 对所有接线端检查、紧固，松动引起严重发热现象的发生。 4. 对输入（包括输出）端、整流模块、逆变模块、直流电容和快熔等器件进行全面检查、参数测定，发现烧毁或参数变 化大的器件应及时更换。 5. 对变频器内风扇转动状况、要经常仔细检查，断电后，用手转动风叶，观察轴承有无卡死或转动不灵活现象，必要时 更换处理。 6. 仔细检查控制电路板上电子元器件，检查和处理脱焊、变色、鼓肚、开裂、断线（印刷板线路）等异常现象，必要时 对外表异常的元器件，可从电路板上脱焊测量检查或更换。 7. 在实际中，电容容量降低高低与变频器使用环境、负载大小、工作制等状况有直接的关系，恶劣环境、负载越大、停 启频繁等运行状况，会加速直流主电容老化。另外，定期维护时，要详细检查主直流回路电容器有无漏液、外壳有无膨 胀、鼓泡或变形，阀是否冲开，并对电容容量、漏电流（漏电流大，会使电容器过热，引起阀冲开，甚至电容）、耐压等进行测试，对容量降低30%以上、漏电流超过70mA、耐压低于650V的电容应及时更换。对新电容或长 期闲置未使用的电容，应进行性能测试，满足使用要求后才可替换使用。 8. 对整流块、逆变GTR（或IGBT）等大载流量的器件要用万用表、电桥等仪器、工具进行检测和耐压实验，测定其正 向、反向电阻值，并做表格记录，对参数相差较大的模块要更换。

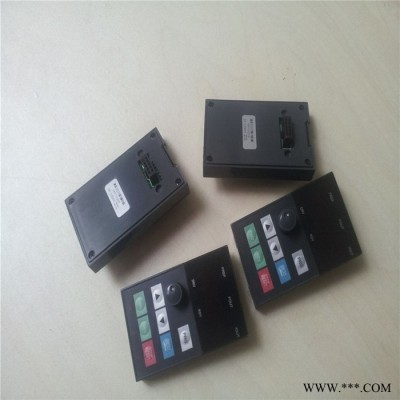

ZONCN众辰NZ100-2R2G-4 变频器

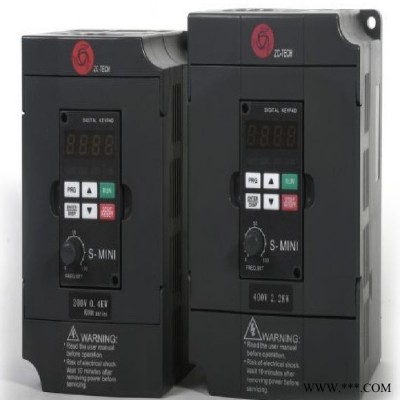

ZONCN众辰变频器 380V型号 Z2400-OR75G
Z2400-1R5G
Z2400-2R2G
Z2400-3R7G
Z2400-5R5P
Z2400-5R5G
Z2400-7R5G/11P
Z2400-11G/15P
Z2400-15G/18P
Z2400-18.5G/22P
Z2400-22G/30P
Z2400-30G/37P
Z2400-37G/45P
Z2400-45G/55P
Z2400-55G/55P

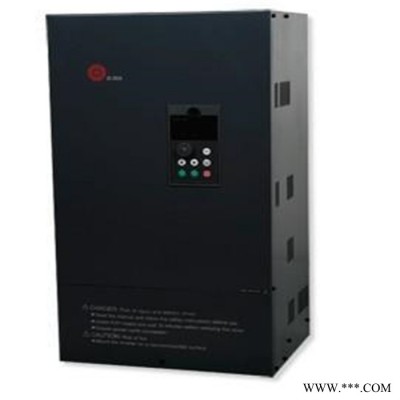

Z2400-75G/90P
Z2400-90G/110P
Z2400-132G/160P
Z2400-160G/185P

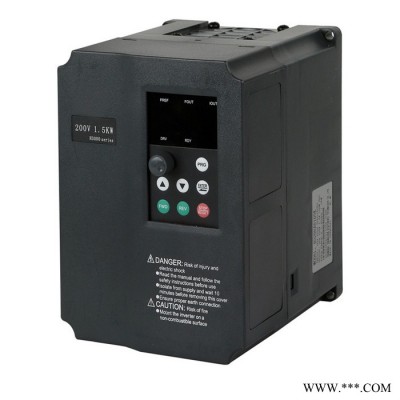

众辰变频器 220V 型号400W
Z2200-0R4G 750W
Z2200-0R75G
Z2200-1R5G 1500W
Z2200-2R2G 2200W
Z2200-3R7G 3700W

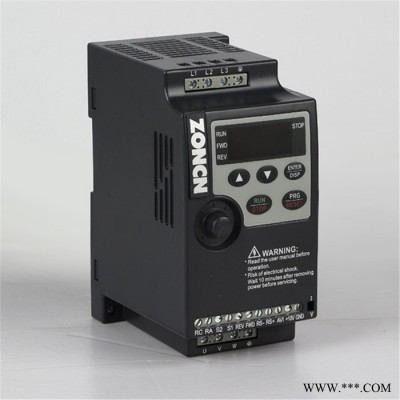

众辰变频器 220V
NZ100-1R5G-2
NZ100-2R2G-2   380V
NZ100-0R75G4
NZ100-1R5G-4
NZ100-1R5G-4
NZ100-2R2G-4
NZ100-3R7G-4
NZ100-5R5G4
众辰变频器 220V 型号400W
Z2200-0R4G 750W
Z2200-0R75G
Z2200-1R5G  1500W
Z2200-2R2G 2200W
Z2200-3R7G  3700W
