| 产品系列 | CV3100 |
|---|---|
| 电源相数 | 多相 |
| 额定电流 | 质量保证 |
| 额定电压 | 0～220V/0～380V |
| 额定容量 | 单相220V、三相220V、三相380V |
| 供电电压 | 低压 |
| 适用电机功率 | 质量保证 |
| 外形尺寸（mm） | 132X232X162 |
| 品牌 | EASYDRIVE/易驱CV3100 |
| 直流电源性质 | 电压型 |

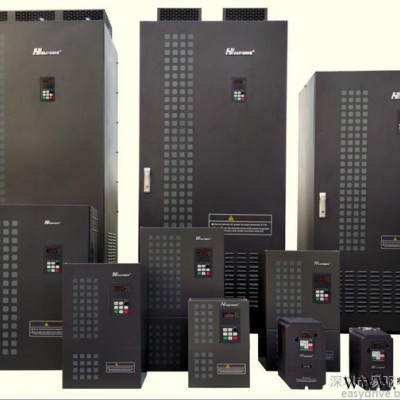

本公司供应变频器EASYDRIVE/易驱CV3100系列通用高性能变频器，质量保证，欢迎咨询洽谈。
CV3100系列变频器是深圳市易驱电气有限公司 开发的一款通用型变频器。在提高稳定性的前提下增加了电机参数自辩识、模拟量电流输出、开关量输出、灵活的频率给定方式并可以实现多种频率给定方式的在线切换、参数在线修改、脉冲频率给定、掉电参数存储、RS485通讯等一系列实用、先进的功能。
项目 | 标准规范 | ||
输入 | 额定电压、频率 | 单相220V、三相220V、三相380V；50Hz/60Hz | |
变动容许值 | 电压：-20% ～+20％电压失衡率：<3% 频率：±5％ | ||
输出 | 额定电压 | 0～220V/0～380V | |
频率范围 | 0Hz～400Hz | ||
过载能力 | M型：150% 1分钟，180% 1秒，200% 瞬间保护； FP型：120% 1分钟，150% 1秒，180% 瞬间保护 | ||
主要控制功能 | 调制方式 | 优化空间电压矢量PWM | |
控制方式 | 无速度传感器矢量控制 | ||
频率精度 | 数字设定：最高频率×±0. 01%； 模拟设定：最高频率×±0.2% | ||
频率分辨率 | 数字设定：0.01Hz；模拟设定：最高频率×0.1% | ||
起动频率 | 0.0Hz～10.00Hz | ||
转矩提升 | 自动转矩提升，手动转矩提升1%～30.0%(V/F模式有效) | ||
V/F曲线 | 线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 | ||
加减速时间 | 时间单位(分/秒)可选，最长3600（0.1～3600） | ||
直流制动 | 起动，停机时分别可选，动作频率0～20Hz，动作时间0～30秒可设 | ||
点动 | 点动频率范围：0.1Hz～50.00Hz,点动加减速时间0.1～3600秒 | ||
内置PID | 可方便地构成闭环控制系统，适用于压力、流量等过程控制 | ||
多段速运行 | 通过内置PLC或控制端子实现多段速运行 | ||
自动电压调整 | 当电网电压变化时，调节PWM输出保持输出电压的恒定（AVR功能） | ||
自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | ||
自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 | ||
无感矢量控制 | 转矩特性 | 1HZ时输出额定转矩的150%，转速稳定精度0.1% | |
电机参数自辨识 | 可在电机完全静止的情况下完成电机参数的自辨识，以获得最佳控制效果 | ||
运行功能 | 运行命令通道 | 操作面板给定；控制端子给定；串行口给定；可三种方式切换 | |
频率设定通道 | 键盘模拟电位器给定；键盘▲、▼键给定；功能码数字给定；串行口给定；端子UP/DOWN给定；模拟电压给定；模拟电流给定；脉冲给定；组合给定 | ||
开关输入通道 | 正、反转指令；6路可编程开关量输入，最多可设定30种功能。 | ||
模拟输入通道 | 2路模拟信号输入，0～20mA、0～10V可选 | ||
模拟输出通道 | 模拟信号输出0～10V、0～20mA可选，可实现设定频率、输出频率等物理量的输出 | ||
开关量输出通道 | 3路可编程开路集电极输出；1路继电器输出信号；可实现各种物理量输出。 | ||
操作面板 | LED数码显示 | 可显示设定频率、输出电压、输出电流等参数 | |
外接仪表显示 | 输出频率、输出电流、输出电压显示等物理量显示。 | ||
保护功能 | 过流保护；过压保护；欠压保护；过热保护；过载保护等 | ||
选配件 | 制动组件；远程操作面板；远程电缆；键盘安装座等 | ||
环境 | 使用场所 | 室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等 | |
海拔高度 | 低于1000米（高于1000米时需降额使用） | ||
环境温度 | －10℃～＋40℃ | ||
湿度 | 小于90%RH，无结露 | ||
振动 | 小于5.9米/秒2 | ||
存储温度 | －20℃～＋60℃ | ||
结构 | 防护等级 | IP20（使用状态下或键盘显示状态下） | |
冷却方式 | 强制风冷 | ||
安装方式 | 壁挂式，柜式安装 | ||
