| 商品代码 | B-014 |
|---|---|
| 保质期 | 1年 |
| 功能 | 增加手感 |
| 规格 | 3.5KG/20KG/桶 |
| 颜色 | 乳白色 |
| 用途 | 表面喷涂 |
| 用途范围 | 塑胶、五金、木器等产品 |
| 执行标准 | 国标 |
| 品牌 | 保运来 |
| 单件净重 | 3.5KG |
| 按溶剂类型分 | 油性漆 |
| 颜色:如白色 | 按溶剂类型分:油性漆 |
| 保质期:12（个月） |
K-95D肉厚型手感漆
【包装规格】
弹性漆：3.5KG/20KG 固化剂：5KG 开油水15KG
【主要组成】
采用特殊合成树脂、己二酸型聚酯多元醇为主要原料配制而成
【产品说明】
该产品具有高级弹性橡胶般独特爽滑柔和手感及质感效果，光泽柔和舒适，可配合不同颜色的底漆在不同
底材上呈现不同的效果。
【使用范围】

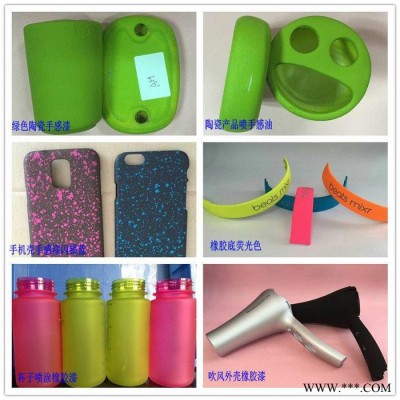

用于各种电动工具外壳、电脑外壳、电脑鼠标壳、手提式影音器材、CD机、照相机、电吹风外壳、运动器
材、麦克风、剃须刀、手电筒外壳、电话、望远镜等塑料或金属制品、陶瓷、PLOY等产品的表面或底漆上
喷涂。
【理化参数】
| 试验项目 | 检 验 方 法 | 标准 |
| 固含 | 鼓风恒温烤箱,105±2℃烘烤1h后测试 | 35±2% |
| 光泽 | 光泽仪60°角测试 | 0.0-0.1 |
| 手感 | 以样板为准,主要针对肉厚感,阻力,爽滑感,抗刮等 | 以客户样板为准 |
| 密着性 | 平面:3M或NICHIBAN 405胶带贴于涂膜瞬间拉起 | 不掉漆 |
| 百格:3M或NICHIBAN 405胶带贴于百格上瞬间拉起 | 1 | |
| 硬度 | 三菱硬度铅笔垂直压力1kg，45度角划3cm长线条5条 | ≥B |
| 耐酒精 | 95%酒精沾湿棉布,荷重500g/c㎡于涂膜上来回擦拭不露底 | ≥50次 |
| 橡皮擦耐磨 | E350橡皮荷重500g/c㎡于涂膜上来回擦拭100次 | ≥50次 |
| 耐候性 | 耐候试验机,在60℃×100小时后,观察涂膜状态及色差 | △E≤1.0 |
| 剪切性 | 在五金素材上喷底漆后上面漆,用剪刀整齐的切开 | 切口无毛边,剥离 |
【施工工艺】
1.在喷涂前充分清洗底材,以确保优异的附着力和表面效果。
2.本品作业条件,温度: 15-30℃;湿度:(RH)≤75%
3.配套固化剂：K-001 开油水：K-705
4.开油比例: A组:B组:C组=10：1：3
5.喷涂粘度(涂4杯,25℃) : 10-12s
6.干燥条件: 60-70℃×30min
7.喷涂空气压力: 4.5-6.0kg/c㎡
8.喷涂距离：10-20cm
9.喷枪口径：1.1-1.5 mm
【施工注意事项】
1：被涂物表面杂物、油污必须清除。
2：施工调薄时请用专用稀释剂，以免影响漆膜外观、性能
3：油漆调制后，在使用前一定要静置10-15分钟后方可使用
4：涂装成品在常温下静置20-30分钟后，烘烤70oC*1H效果佳
5：开盖使用后务必盖紧,以免吸湿和风干;已加硬化剂之混合漆，不可入原桶，以免硬化
6：严格控制溶剂含水气，禁止用含醇类溶剂
7：遇反常气候涂装时,请洽敝司技术员,以寻求最适当的涂装方法
8：油漆开稀后用300目过滤网过滤
9：若产品为PC材质，则烘烤温度不能超过60oC
本产品为双组份软性漆油（橡胶油），它是由双组份PU聚氨脂和弹性色制成橡胶油。质感如同软性橡胶，表面富有弹性，色泽透明并带有哑面效果。可将胶件的原有底色变得更美观，漆膜附着力强，具有耐磨、防污等功效。此产品应用在ABS塑胶产品上，特别适合经常与手接触的产品。
| 项目 | 仪器/测试方法 | 标准 |
| 粘度 | 岩田NK-2粘度杯 | 12~30S/25°C(具体则视客户施工条件而作适当调整) |
| 附着力 | 3M或不费时胶纸配合使用 | 100%未脱落 |
| 铅笔硬度 | 三菱牌铅笔 | HB~H |
| 防酒精性 | 500g力、99%以上无水乙醇 | 来回50次不露底 |
17621123178
