| 应用范围 | 通用 |
|---|---|
| 产品系列 | ATV31 |
| 滤波器 | 内置1A滤波器 |
| 供电电压 | 低压 |
| 电源相数 | 三相 |
| 输出电压调节方式 | PWM控制 |
| 外型 | 塑壳 |
| 营销方式 | 代理 |
| 额定电流 | 10（A） |
| 通讯协议 | Modbus/CANopen |
| 远程显示终端 | 另选 |
| 控制面板 | 标配 |
| 额定电压 | 三相AC380-500（V） |
| 控制方式 | V/F开环 |
| 适配电机功率 | 1.5（kW） |
| 品牌 | Schneider/施耐德 |
| 型号 | ATV-312HU15N4B |
| 直流电源性质 | 电压型 |

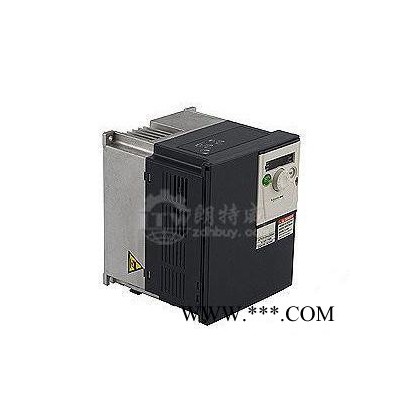

| ATV-312HU15N4B，施耐德通用变频器ATV312系列，应用于简单机械，防护等级分为上部零件的IP31和IP41以及连接端子的IP21，集成面板，集成了EMC滤波器,在订购时可以不带端子板，额定工作电压380-500VAC，50/60Hz，额定功率是1.5KW，额定电流是4.1A。 施耐德 ATV312 通用变频器
|
| 介绍 ATV312变频器用于功率范围为0.18至15 kW的200...600V三相异步电机。 ATV312变频器具有功能强劲、结构紧凑和易于安装的特点。其集成的多种功能使其特别适合于简单工业机械应用。 我们在产品设计阶段**充分考虑了安装和使用中相关的约束条件，从而能够为简单机器的制造商和安装者提供一种可靠的、高性价比的解决方案。 采用各种可选购的通讯卡，ATV312变频器可**集成到主控制系统架构中。 解决方案示例： 1.用于下载、编辑和保存变频器配置的多种选购件均应用了不同的工具，例如SoMove上位机软件、用于手机调试的SoMove Mobile软件、远程显示终端、简易下载器及多功能下载器配置工具。 2.只需将变频器I/O端子卡更换为一张通讯卡，即可应用工业通讯总线和网络。 3.与ATV12系列变频器采用统一的用户界面，使得安装更加简便，用户操作更加顺畅。
|
| 应用 ATV312变频器的各种功能适用于许多常规应用中，包括： 1.物料处理(小型输送机、起重机等) 2.包装机器(小型制袋机、贴标机等) 3.通用机器(机床、纺织机械等) 4.泵、压缩机、风机
|
| 功能 ATV312变频器拥有六个逻辑输入、三个模拟量输入、一个逻辑/模拟量输出和两个继电器输出。 主要功能如下所示： 1.电机和变频器保护 2.线性、S形斜坡、U形斜坡或自定义加速及减速斜坡 3.使用导航按钮进行速度给定值的本地控制 4.+/-速度 5.16个预置速度 6.PI调节器和给定值 7.2线/3线控制 8.制动逻辑控制 9.通过速度检测和自动重启动自动获取旋转中的负载 10.故障配置和停机类型配置 11.保存变频器中的配置 某些功能可分配至单独的逻辑输入中。
|
| **优化的产品 ATV312变频器满足多种电压标准，适用于额定功率在0.18kW至15kW的电机： 1.200V...240 V单相，0.18 kW至2.2kW (ATV312H●●●M2) 2.200V...240 V三相，0.18 kW至15kW (ATV312H●●●M3) 3.380V...500 V三相，0.37 kW至15kW (ATV312H●●●N4) 4.525V...600 V三相，0.75 kW至15kW (ATV312H●●●S6) 某些变频器可并排安装以节省空间。 作为标准配置，ATV312变频器集成了Modbus和CANopen通讯协议。可通过位于变频器下侧的RJ45端口进行访问。 除了可作为标准配置访问的Modbus和CANopen通讯协议，通过将变频器的I/O端子卡更换为可选购的通讯卡(CANopen菊花链、DeviceNet和 PROFIBUSDP)之一，即可将ATV312 变频器连接至主工业通讯总线和网络。ModbusTCP网络和Fipio总线同样可通过专用网关访问。 整个系列符合国际标准IEC61800-5-1、IEC61800-2和IEC61800-3，通过了UL、CSA、C-Tick、NOM和GOST认证。符合环境保护相关规范(RoHS)以及取得CE标志所需的欧盟规范的要求。 电磁兼容性(EMC) ATV312H●●●M2 和ATV312H●●●N4变频器集成了EMC滤波器，符合EMC关于简易安装的要求，从而大大降低了取得CE标志的成本。可通过跳线或带有标签的开关可 移动导线将此滤波器断开。ATV312H●●●M3和ATV312H●●●S6变频器设计为不内置EMC滤波器。 滤波器可作为选件使用由用户自行安装，以降低ATV312H●●●M2、ATV312H●●●M3和ATV 312H●●●N4变频器的辐射等级。 外部附件与选件 外部附件与选件可与ATV312变频器配合使用： 1.符合UL1类标准的成套组件、用于直接在35 mm导轨上安装的底板等 2.制动电阻、线路电抗器、附加的EMC输入滤波器、输出滤波器等 对话与配置工具 1.人机界面 4位数字显示屏1可被用于显示变频器状态、故障和参数值。 导航按钮2可用于在菜单之间移动、修改数值和更改本地模式中的电机速度。 RUN和STOP/RESET键3可用于在本地模式中控制电机的启动和停止。可从门盖上取下板4以在前面板上操控这两个按键。 2.HMI终端 ATV312变频器可连接至一个远程显示终端或一个远程图像显示终端(作为选件提供) 。远程显示终端可安装在机柜门上，达到IP54或IP65的保护等级。此终端能够访问的功能与人机界面相同。 远程图像显示终端，以用户语言达到“全文本”显示，可提供一个用户友好界面，以供配置、调试或维护。 3.SoMove设置软件 可按照与所有其他施耐德电气的变频器和软起动器相同的方法，使用SoMove上位机软件对ATV312变频器进行配置、调节和调试(通过示波器功能 )以及维护。 可使用直接连接或Bluetooth？或无线连接。 4.用于手机的SoMove Mobile软件 SoMove Mobile软件可通过Bluetooth？无线连接在手机上编辑变频器参数。 同样可用于保存配置。可通过Bluetooth？无线连接从PC上导入或导出配置。 5.简易下载器和多功能下载器 简易下载器能够将一个已通电变频器的配置复制到另一个已通电的变频器上。 多功能下载器能够拷贝PC或已通电变频器的配置并将其复制到另一个已通电变频器上。 |
