| 加工定制 | 是 |
|---|---|
| 结构形式 | 落地式 |
| 额定电压 | 380V |
| 额定频率 | 28 |
| 母线额定电流 | 380V |
| 产品认证 | CCC |
| 材质 | 石墨 |
| 产地 | 上海 |
| 电动功率 | 18.5 |
| 电压 | 380v |
| 工作温度 | 0-45（℃） |
| 进出口径 | 125（mm） |
| 流量 | 150 |
| 排出口径 | 125 |
| 驱动方式 | 电动 |
| 吸程 | 2（m） |
| 销售方式 | 网络销售 |
| 性能 | 无泄露 |
| 扬程 | 28（m） |
| 用途 | 管道泵 |
| 原理 | 叶片泵 |
| 转速 | 2900rpm |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 3天 |
| 品牌 | 卓全 |
| 型号 | XBD2.8/40G-L |

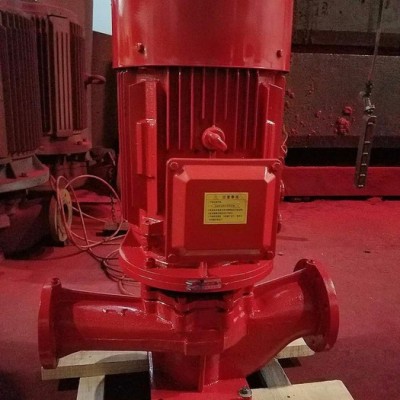

XBD-L型单级单吸立式消防泵
产品概述
XBD-L型消防泵分单吸单级和单吸多级分段式二种，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为5~80L/S，压力范围为0.2~2.25MPa，配套功率范围为1.5~200KW，口径范围φ50~φ250mm。
主要特点
1、泵结构紧凑、体积小、外形美观，其卧式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向，简化了管路的连接。
3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪声低、使用寿命长。
产品用途
XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS型。
结构说明
XBD-L型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。
XBD-L型单吸多级分段式消防泵由电机的泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。
