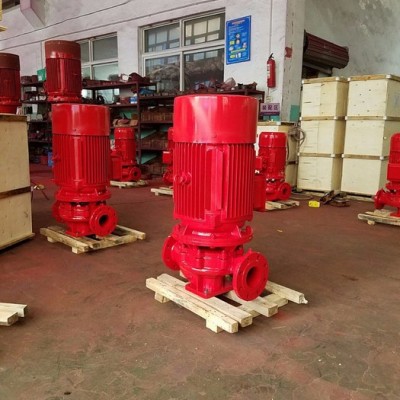

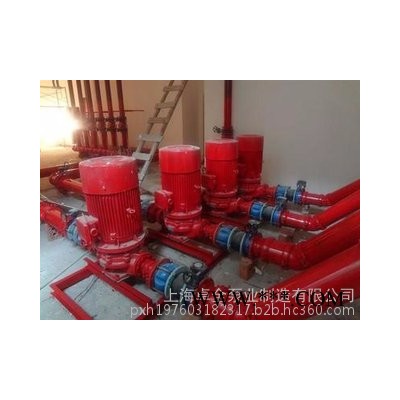

| 加工定制 | 是 |
|---|---|
| 结构形式 | 落地式 |
| 额定电压 | 380V |
| 额定频率 | 28 |
| 母线额定电流 | 380V |
| 产品认证 | CCC |
| 材质 | 不锈钢 |
| 产地 | 上海 |
| 电动功率 | 1.5（w） |
| 电压 | 380v |
| 工作温度 | 0-45（℃） |
| 进出口径 | 32（mm） |
| 流量 | 4（m3/h） |
| 排出口径 | 32（mm） |
| 驱动方式 | 电动 |
| 吸程 | 2（m） |
| 销售方式 | 网络销售 |
| 性能 | 无泄露 |
| 扬程 | 30（m） |
| 用途 | 增压泵 |
| 原理 | 叶片泵 |
| 转速 | 2900rpm |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 3天 |
| 品牌 | 卓全 |
| 型号 | XBD3.0/1.1W-ISG |
气压罐用于顶层消防给水的增压也是设计常用的一种增压设施。气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。 2.1气压罐的工作原理 消防气压罐的消防水总容积分为3个部分，即消防贮水容积(调节容积)、缓冲水容积和稳压水容积，如图2所示。系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到**高水位。如此循环以保持系统的高压状态。当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的**低水位时，停止稳压泵，自动开启消防泵灭火。
图2 气压罐加压工作原理图
2.2气压罐的设计计算
气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
2.2.1气压罐的总容积V
气压罐的总容积一般按公式V= βVX÷(1- αb)计算。
式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、之比(以**压力计)，一般宜采用0.65～0.85。缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐**低工作压力和**高工作压力
消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5 L/s)计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。当2个系统共用气压罐时，消防贮水总容积为300+150=450L。
缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。
2.2.2压力控制点压力值的计算
气压罐设4个压力控制点，如图2所示。其中：P1为气压罐**低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于**不利点消火栓所需的水压Hmin，其计算方法同增压泵；P2为**高工作压力，即启动消防泵的压力值。按下式计算：
P2 =(P1+ 0.098)÷ αb - 0.098
P01为稳压水容积下限水位压力，此时启动稳压泵；P02为稳压水容积上限水位压力，即气压罐**高工作压力，此时停止稳压泵。
由于压力传感器有精度、稳定性的要求，一般使缓冲水容积的上、下限水位压差不小于0.02~0.03 Mpa；稳压水容积的上、下限水位压差不小于0.05 ~0.06Mpa。则：
P01 = P2+ 0.02~0.03MpaP02 = P01+ 0.05~0.06Mpa = P2 + 0.07~0.09MPa
2.2.3计算举例
笔者在一栋建筑高度接近100m的一类综合楼建筑中，顶部几层采用立式气压罐稳压，屋顶水箱至顶层消火栓栓口的距离:H = 4m。屋顶水箱至顶层消火栓处的水头损失∑h=0.82m
气压罐工作压力比：αb = 0.76
气压罐总容积：V= βVX÷(1- αb)= 1.1×(300+20+50)÷(1-0.76)=1.70m3
选用：SQL1000×0.6气压罐一台
气压罐充气压力：
P1 =Hmin=Hq+ Hd+ HK+∑h-H = 0.16+0.01+0.02+0.0082-0.04 =0.14(Mpa)
**高工作压力：P2 =(P1+ 0.098)÷ αb - 0.098 = 0.14 ÷ 0.76-0.098 = 0.22 (Mpa)
稳压泵启动压力：P01 = P2+ 0.02~0.03Mpa = 0.22+0.02~0.03 = 0.24~0.25(Mpa)
稳压泵停泵压力：P02 = P2+ 0.07~0.09Mpa = 0.22+0.07~0.09 = 0.29~0.31(Mpa)
稳压泵扬程：H = (P01 +：P02 )÷2 = (0.24+0.39)÷2 = 0.27 (Mpa)
稳压泵流量：Q ≤5.0L/S
选用40LG12-15×2水泵两台一用一备每台：Q = 4.17L/sH = 27mN = 2.2KW
2.2.4稳压泵的流量
由于消防初期流量由气压罐供给，泵的流量只需考虑系统的渗漏量或气压罐对流量的要求，所以流量可适当选小一点。对于消火栓系统稳压泵的流量以约小于1个消火栓的出水量计，为≤5 L/s。喷洒系统稳压泵的流量以约小于1个喷头的出水量计，为≤1 L/s。
3 两种增压设施的比较
单设管道泵的增压系统设备简单，占地面积小，设计与施工都较方便，系统控制简单，保证系统正常工作的前提是需选择性能良好的低功率管道泵，可靠的继电器开停装置；供电应保证双回路并能自动切换。此种增压方式存在的不足之处为：对于管网漏损压力波动较大的供水系统，管道泵的启停频繁，设备容易损害，故障率高，能耗提高，从而增加运行费用。同时消防安全度较低。
与单设管道泵的增压系统相比，气压罐不但能调节容积(贮存30s的室内消防用水)，更重要的是贮存能量。稳压泵每启动1次，可以长时间地维持管网压力，设备启动次数少，运行费用低，顶部管网经常处于承压水状态，供水安全可靠。火灾初期，气压罐不但能保证顶部几层消火栓和喷头的压力要求，而且能提供30s的室内消防用水(450L)。即消火栓或喷头
随时可以取得符合压力要求的消防用水，在这一点上气压罐明显-优于增压泵。但气压罐增压系统也存在不足之处：设备占地面积相对较大，一次性投资相对较高。
4 选用方法
上述2种增压设施各有所长，在具体工程中应分别对待，选用合适的设计方案。对于一类高层建筑和重要的建筑物，火灾造成的损失巨大，防火要求高，应尽量采用气压罐增压设施解决顶部几层的压力需求，且稳压泵应设置备用泵，以提高使用的可靠性；对于二类高层建筑和普通危险级的建筑物，由于受场地、资金等条件的限制，可考虑只设增压泵，但在选用增压泵产品时应确保质量可靠。
5 结语
无论是气压罐还是增压泵，提供的都是火灾初期消火栓和喷头的水压保障，而初期灭火的成功是控制火灾的关键，可将火灾造成的损失降低到**低限度。
综上所述，高层建筑的高位消防水箱增压设施的设计，应根据具体工程对照规范确定；增压泵的流量、扬程及气压罐的总容量等参数还应根据不同的工况来确定，而不是机械套用，做到符合规范、运行可靠、经济合理。
