直销 风机轮船叶轮焊接机 不锈钢五金加工激光焊机

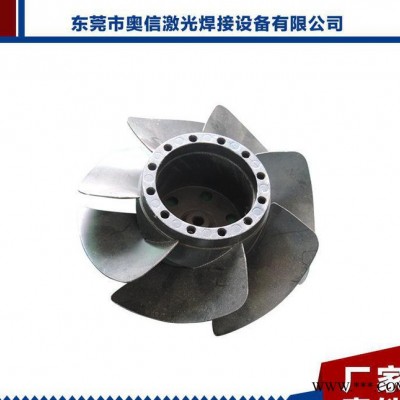

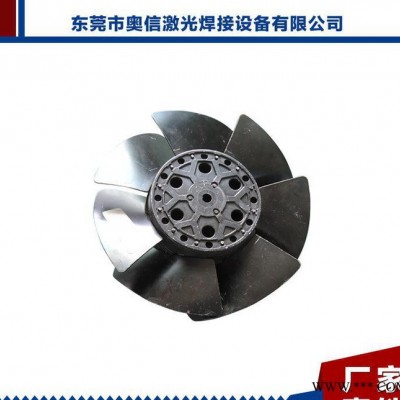

【风机焊机配置】

 风机激光焊接机控制系统与配置
A.采用工业PC机控制，能满足焊接点、直线、圆及方形等平面图形轨迹，焊接程序可以修改，可设定操作与修改权限
B.X、Y轴为步进驱动，行程为X轴400mm、Y轴300mm，Z轴150mm，重复定位精度达±0.02mm（行程可以按照客户要求进行设计更改）
C.激光头可升降调节焦距，带有角度刻度盘，±45°倾斜姿态手动可调
D.焊接轨迹采用CNC编程输入，焊接过程自动化
F.标配14寸液晶显示器
激光焊接和传统焊接的优势
  1.激光焊接方式是冶金结合方式，结合力可达到600Mpa，而传统焊接的结合力**高只有激光焊的一半左右。
  2.激光焊接成型的外观表面平滑，而传统焊接则相对粗糙！
  3.激光焊接受热变形小，不会使工件产生受热变形。焊接完成整个工件温度不会超过40°，而传统焊温度则会达到几百度以上。
  4.激光焊接只熔化基材，使风机旋转更易达到动平衡。
  5.激光焊接不会对身体产生不良影响。

【叶轮焊机配置】

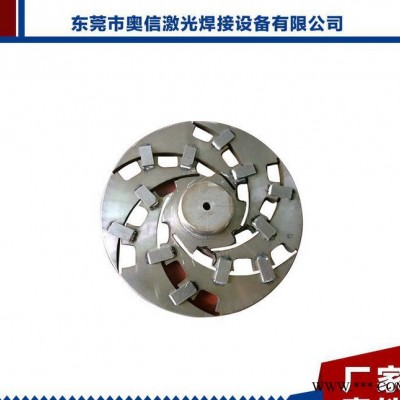

不锈钢叶轮是不锈钢泵的重要零部件,它的尺寸及精度直接影响到水泵的水力性能的高低。特别是闭式叶轮，因为其具有高效率的特点,被广泛应用在扬程、效率高的离心泵上。传统上比较普遍的焊接不锈钢水泵叶轮片方法有氢弧焊、电阻焊和电容储能焊三种。然而，随着激光加工技术的发展，不断的有企业介入用激光焊接替代传统焊接的尝试**比较成功应用的是CO2激光焊接机，但是其高昂的价格让不少企业望而却步，奥信激光是**早尝试采用传统YAG激光焊接机，利用大功率穿透焊接的模式加以水泵叶片的改进相结合的工艺，研发设计了一款性价比超高的实用型水泵叶轮激光焊接机并被广东凌霄泵业使用，经过两年的试用期以及工艺改进，奥信激光在14年终于批量化进入凌霄泵业焊接车间<参见附图>，据我们所知，目前利用YAG激光焊接机焊接水泵叶片奥信激光是**家，也是**一家成功并批量化应用的生产厂家，更多详细技术内容欢迎致电来访。

奥信700W实用型水泵叶轮激光焊接机技术参数：

产品名称：水泵叶轮激光焊接机
 型号：AXL-AW700
 用途：穿透焊
 电流：交流
 作用对象：各类金属
 作用原理：脉冲
 激光波长：1064um
 焦斑直径：0.1-2.0mm
 激光焊接深度：0.1-1.5mm
 脉冲频率：1-150HZ
 平均功率:700W
 **大功率：750W
 激光焊接技术在不锈钢叶轮加工中具有如下优点：

1、熟输入量小，工件收缩和变形较小。

2、焊接具有连续性和可重复性。

3、焊缝窄且表面质量好，外观美观，焊缝强度高。

4、焊接易于实现自动化

5、对于不规则叶轮，其它焊接方法难以实现，但激光焊接相对容易实现焊接。

6、焊接效率较高。

通过实际应用我们可以看到激光焊接具有焊接质量好、熔深大、焊接牢固、熟输入量低即工件变形小、焊接效率高、便于实现自动化生产等优点。实用型大功率水泵叶轮激光焊接机以其优越的性能和良好的实用性将来在水泵行业的大范围应用会是大势所趋的一种潮流。

激光焊接系统的核心部件是激光器，靠其来产生激光，工件的焊接质量主要靠激光器产生的能量保证。要保证激光器产生足够的能量，在使用激光焊接设备时，应注意如下两个方面：

1、要确保激光焊接设备处于恒温少尘和相对湿度较小的工作环境中进行。

2、根据焊接叶轮板材的厚度，选择合理的焊接工艺参数：a、焊接电流 b、频率 c、脉宽 d、焦距 e、焊接速度

3、保证焊接工件的焊接间隙在激光光斑覆盖内。

随着激光加工技术的发展，那些结构复杂及出水口较小的不锈钢叶轮可以采用SUS304不锈钢板材，经冲压、拉伸等工序加工后，应用激光焊接技术，将其焊接而成。工件不但焊接外观质量好，而且焊缝强度高、工件变形小、生产效率高，是—种理想的焊接工艺方法。
