| 内径 | 120（mm） |
|---|---|
| 外径 | 180（mm） |
| 厚度 | 85（mm） |
| 重量 | 7.98（kg） |
| 用途 | 通用 |
| 使用特性 | 高速 |
| 润滑剂 | 油润滑 |
| 油润滑方法 | 滴油润滑 |
| 润滑状态 | 流体膜润滑 |
| 品牌 | JNGY |
| 型号 | UC120 |

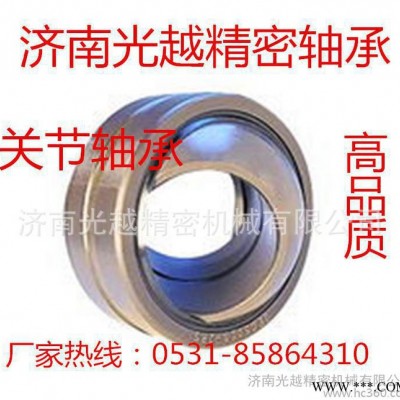

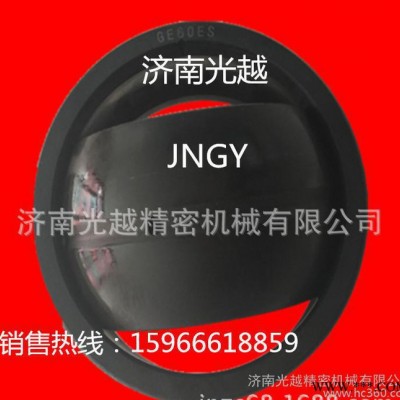

关节轴承的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成。关节轴承一般用于速度较低的摆动运动(即角运动)，由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动(即调心运动)，在支承轴与轴壳孔不同心度较大时，仍能正常工作。
特点
关节轴承能承受较大的负荷。根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。
应用关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业。关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。
因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等，因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。
关节轴承性能
由于关节轴承的结构形式和工作机理与滚动轴承完全不同，因此关节轴承有其自身的技术特性和维护的要求。
工作温度
关节轴承容许的工作温度主要由轴承滑动面间的配对的材料所决定，特别是自润滑型关节轴承的塑料材料滑动面，在高温时其承载能力会有下降趋势。如润滑型关节轴承的滑动面材料配对为钢/钢时，其容许的工作温度取决于润滑剂的容许工作温度。但对所有的润滑型及自润滑型关节轴承来讲，均可在-30℃~+80℃温度范围内使用，并保持正确的承受能力。
倾角关节轴承的倾角远比一般可调心的滚动轴承大得多，很适合在同心度要求不高的支承部位使用，关节轴承的倾角随轴承结构大小、类型、密封装置及支承的形式而不同，一般向心关节轴承的倾角范围是3°~15°，角接触关节轴承的倾角范围是2°~3°，推力关节轴承的倾角范围是6°~9°。
配合在任何情况下，关节轴承所选用的配合均不得使套圈发生不均匀的变形，其配合性质和等级的选择必须根据轴承类型、支承形式及载荷大小等工作条件来决定。
关节轴承主要是由一个外圈和一个内圈组成。外圈的内球面和内圈的外球面组成滚动摩擦副。
装卸关节轴承的装卸应遵循以下原则，即装配和拆卸所施加的力不能直接通过球形滑动面进行传递。另外，应使用辅助装卸工具，如套筒、拆卸器等，把外界所施加的装卸力直接和均匀地施于所配合的套圈上，或用加热等辅助方法进行无载荷的装卸。
安装
当装配关节轴承系列时，有必要特别留意外圈分割面的位置。为避免符合直接作用在分割面上，需将分割面维持与符合方向成直角方向。
润滑当施加负荷及摆动运动所产生的速度都很小时，给油式关节轴承可在无润滑的情况下操作。尽管如此，一般情形下都必须定期补充油脂。在初次安装运转时，建议润滑周期需适度缩短。
无给油式关节轴承可以再无润滑的情形下使用。然而，若在操作前加入锂皂基油脂时，关节轴承的使用期限讲可更为延长。若在轴承周围空间注入油脂时，关节轴承将更能有效的防护灰尘及异物的入侵。
