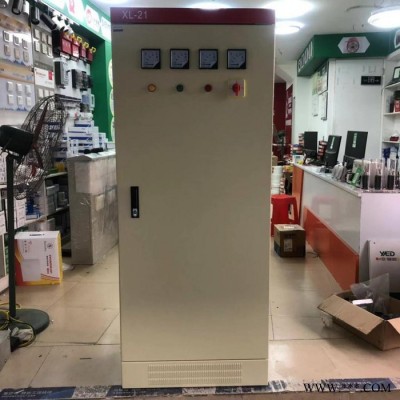

南洋XL-21系列动力配电柜 动力配电箱 配电箱 低压配电柜

—、适用范围

XL-21系列动力配力箱适用于发电厂、变电站、石油、化工、 冶金、机械等厂矿企业和高层建筑的低压配电系统，在交流电压500 伏及以下的三相四线或三相五线系统中作为动力、配电、电动机、 控制中心等电能转换、分配与控制。

二、结构特征

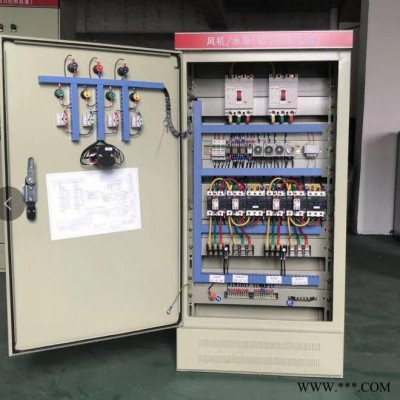

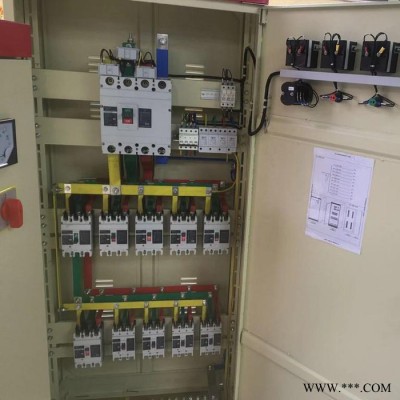

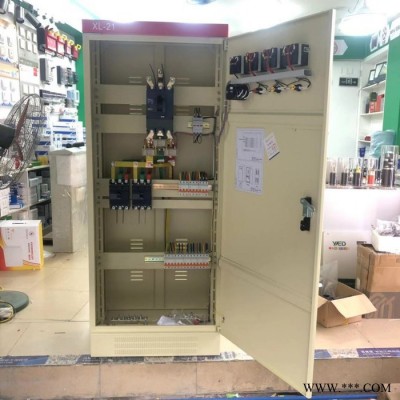

XL-21型低压动力配电箱是封闭式，外壳用钢板弯制而成，刀 开关操作手柄于箱前右柱上部，可以作为切换电源之用。配电箱前面 装有一只电压表，指示汇流母线的电压。配电箱前面有门，门打开后, 配电箱内全部设备敞露，便于检修维护。本配电箱均釆用国内自行设 计的型组件，具有结构紧凑、检修方便，线路方案可以灵活组合等特 点。配电箱 除装有空气断路器和熔断器作为短路保护外，还装有接触 器和热继电器，箱前门可装操作按钮和指示灯。

三、外形及安装尺寸

高1600*宽600*深400

高1700*宽700*深400

高1800*宽800*深400

高1900*宽900*深400

高2000*宽1000*深400
