上海配电箱运维厂家从变电站运维一体的需求出发，提出构建统一的变电站远程运维平台，并给出了平台的设计及实现方案。该平台基于区域站域两级分布式架构，通过站端、区域端、运维班终端3级应用，实现了远程监视、远程巡视、远程故障处理和远程智能诊断等远程运维业务。该平台的功能侧重于设备运行状态的监视及诊断，对变电站现场巡视、设备检修等现场作业的支持功能不足，还需进一步研究。

According to the requirement of the integrated operation and maintenance of substation, a unified remote operation and maintenance platform of substation is proposed, and the design and implementation scheme of the platform are given. based on the two-level distributed architecture of regional station and domain, the platform realizes remote operation and maintenance services such as remote monitoring, remote patrol, remote fault handling and remote intelligent diagnosis through three levels of application of station terminal, regional terminal and operation and maintenance team terminal. The function of the platform focuses on the monitoring and diagnosis of the running state of the equipment, and the supporting function for on-site operations such as on-site inspection of the substation and equipment maintenance is insufficient, which needs further study.


一、变电所运维云平台简介

功能：

随着电网改革政策的逐步推进和落实，普通线下运维模式已无法满足市场需求，迫切需要配套智能化线上运维管理和服务平台，安科瑞变电所运维云平台（AcrelCloud-1000）根据市场需求反馈，运用互联网和大数据技术，为电力运维公司提供配套线上运维服务。该平台作为连接运维单位和用电企业的纽带，监视用户配电系统的运行状态和电量数据，为客户提供更好的运维服务，平台提供系统总览、电力数据监测、电能质量分析、用电统计分析和日/月/年电能统计报表、异常预警、事故报警和事件记录、运行环境监测、运维巡检派单等功能，并支持多平台、多终端数据访问。

应用场所：

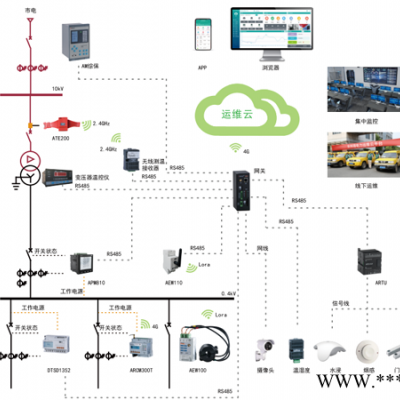

二、变电所运维云平台结构

三、变电所运维云平台主要功能

综合看板

通过综合看板可整体了解平台的运行情况，并预设多个模板供用户选择，是平台对外展示的窗口和集中控制中心；

电力监测

通过矢量配电图实时监测变电所用电情况，画面响应遥信变位、遥测越限报警，点击某个配电回路后可以查询该配电回路的各类详细用电参数，包括实时值、小值、大值、平均值；

环境监测

实时监测变电所的运行环境，包括环境温湿度、水浸、门磁、烟感、线缆温度等，并可实现监视和录像回放；

故障报警

可配置遥信变位报警（水浸、烟雾、门磁、开关跳闸等）、遥测越限报警（过压、欠压、过流、线缆温度过高、绕组温度过高等）、运行报警（仪表离线、网关离线等），并将接收到的报警通过短信、网页推送，报警上下限可根据现场情况灵活配置；

能效分析

按照配电回路、区域、部门、分项（照明、空调、动力等）统计每时、每天、每月、每年用电数据，并进行同环比分析；按尖、峰、平、谷统计各配电回路的用电量及用电金额；按月统计每个回路的需量及发生值，为需量申报提供依据；

设备档案

系统可配置每个变电所内变压器、进线柜、出线柜、计量柜、高压电缆等设备信息，记录设备的厂家、型号、投运日期等，并可通过报表统计近期需要保养或更换的设备；

巡检消缺

通过系统编制巡检计划，并将计划下发到巡检人员手机上，巡检人员在变电所现场根据巡检要求执行巡检任务，如果在巡检过程中发现缺陷，可记录缺陷并在系统中生成消缺任务；

用户报告

系统自动汇总变电所一个月的运行数据，对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析，并列出在该周期内巡检时发现的各类缺陷及处理情况；

四、变电所运维云平台配置

现场硬件配置

五、变电所运维云平台业务模式

1）数据托管方式

安科瑞指导用户完成智能仪表、电流互感器、剩余电流互感器、温度传感器、门磁、网络摄像机、无线模块等的安装和调试，用户将数据上传至安科瑞变电所运维云平台，委托安科瑞管理，按规定/约定收取软件基础费用和托管费用。

2）用户自建平台

平台建在用户中心或监控中心，系统硬件客户可以参照我方推荐系统设备配置参数采购或者申请阿里云服务器。安科瑞指导客户完成平台的建设和运管队伍的培训，如果客户没有技术力量维护，也可以选择每年向安科瑞支付一定的服务费用。
上海配电箱运维厂家区域智能设备运维管理平台部署在运检部门，作为支撑运维的一个独立系统，建立区域运维管理中心，接收多个站域平台数据，实现对多个变电站智能设备的远程运维。区域运维管理平台通过正向专用安全隔离装置将数据备份至 III 区的Web数据服务器，Web数据服务器提供数据发布服务，运维班终端以 Web浏览的方式对辖区内的变电站进行信息查询。
