| 产地 | 浙江 |
|---|---|
| 尺寸 | 300*400 |
| 电压 | 380V |
| 防爆等级 | IIB IIC |
| 防护等级 | IP65 |
| 功率 | 10 |
| 结构形式 | 固定式 |
| 使用范围 | 适用于中石油化工等易烣易爆场所 |
| 品牌 | 源适电气 |
| 加工定制 | 是 |
| 质量认证 | 防爆合格证 |
一、 适用范围
1．适用于易燃性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级易燃性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等易燃性危险环境
二、技术特点

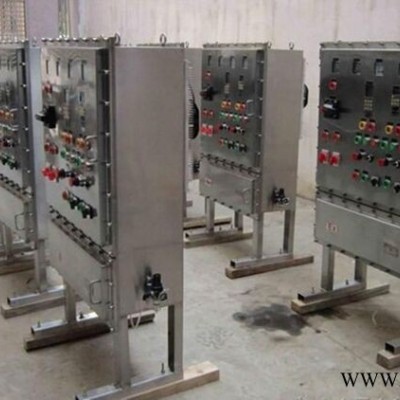

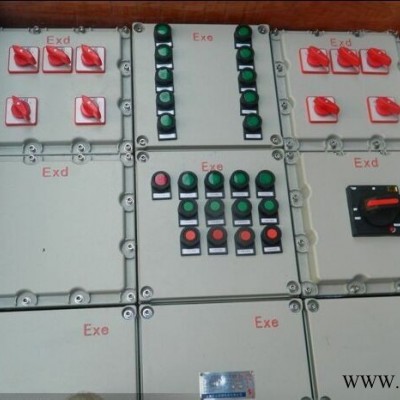

1． 本产品内防爆箱为不锈钢304焊接而成，配电箱采用隔爆型结构，母线箱及接线箱采用增安型结构；
2． 采用模块化设计，各种回路可以自由组合；
3． 内装高分断小型断路器或塑壳式断路器，或交流接触器，热继电器等，通过操作防爆壳体外的手柄（或按钮）而实现分合；
4． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；
5． 具有过载、短路、缺相等保护功能，也可根据用户要求增加漏电保护功能；
6．所有外紧固件均采用抗强腐蚀的304不锈钢材质和防掉式设计，便于用户安装，维护；8． 布线方式，钢管或电缆、防爆软管均可；
7． 可根据用户要求特殊定制；
三、技术参数
1.执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
2.防爆标志： Exd II CT6
3.额定电压：AC220/380V
4使用类别：AC-3、AC-4
6.额定电流：10A
7.电缆外径：Φ12mm～Φ17mm
8.进线口螺纹：G1”
9.指示灯电压代号：a:AC/DC12-36V，b:AC/DC48-100V ，c:DC220V ，d:AC200-380V
10.指示灯颜色代号：R：红色、G：绿色、Y：黄色、W：白色
11.按钮触头型式代号:Ⅰ：一常开一常闭 Ⅱ：二常开 Ⅲ：二常闭
配电箱极数：1P、2P、3P、4P、1PL、2PL、3PL、4PL
订货须知
1、用户订货时，须注明配电箱的回路数，各回路相应的电流数，以及断路器的极数等等。
2、必要时提供电气系统图。 2、有特殊要求请文字说明； 4.内装防爆元件引进国际技术生产、美观精致、经久耐用；
5.立式或挂式安装，如有特殊要求可特制；
6.符合GB3836-2000，IEC60079标准要求。
