| 额定电压 | AC220/380V |
|---|---|
| 电缆外径 | Φ12mm～Φ17mm |
| 防护等级 | IP66 |
| 产地 | 浙江 |
| 额定电流 | 225A |
| 品牌 | 源适 |
| 型号 | BXMD69-J防爆动力检修箱 |

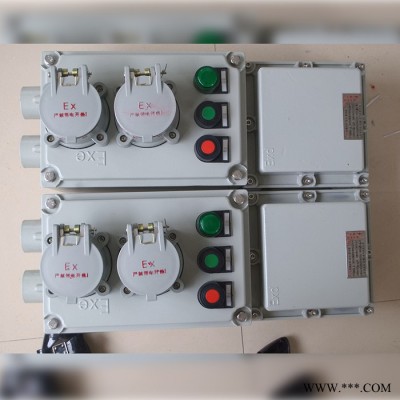

BXMD69-J防爆动力检修箱
一、适用范围：
1、1区、2区性气体混合物危险场所或20区、21区、22区可燃性粉尘场所
2、ⅡA、ⅡB、 ⅡC类T1～T6组性气体混合物同时可使用在可燃性粉尘环境
3、海拔高度不超过2000米
4、25℃时，相对湿度95％以下
5、工作环境温度-20℃～+40℃之间
产品性能特点：
1、本系列产品为复合型防爆结构。元件腔采用隔爆型防爆结构，进、出线腔采用增安型防爆结构。各腔体之间采用模块式组合，隔爆腔之间互不相通，减小了单个腔体的净容积，从而消除了压力重迭，增强了产品的防爆性能；各回路可以自由选择、拼装；体积小，整齐、美观，占用安装现场空间较少；重量轻，安装、维护方便。
2、本系列产品为铸铝合金外壳，铝合金为ZL102符合标准。产品壳体采用燃油、高温、恒温一次压铸成型工艺，压铸产品表面光滑，外形美观大方，金属结构致密度高，外壳结构内部无气泡、无砂眼，抗冲击性能增强（铸铝合金的抗拉强度为原来的近2倍，硬度为原来的近1.5倍，密度比原来也有所增加），产品外壳防爆性能好，产品上有压制的性防爆标志。
3、产品表面通过高速抛丸等系列工艺处理后，采用先进的高压静电喷塑工艺进行表面喷塑，并经全自动恒温热处理流水线工艺后，壳体表面形成的塑层附着力强，不易脱落，有效达到保护壳体的目的，提高了产品的防腐能力，且远优于喷漆工艺。
4、隔爆型防爆结构隔爆面满足GB3836-2000标准，精度达6.3μm。
5、产品外表面颜色为灰色
6、所有外露紧固件均采用不锈钢材质。
7、电缆进出线方向，可根据用户要求做成上进上出、下进下出、上进下出、下进上出等多种形式。
8、进出线口通常采用管螺纹，配置电缆夹紧密封装置；也可根据用户现场要求，制成公制螺纹、NPT等螺纹形式。
9、钢管、电缆布线均可。
10、配电箱内部导线采用OT接线端子冷压接，并穿有套管进行绝缘处理，接线端子采用专用带防松瓦垫紧固，确保电气性能的稳定性，接线端子上有明确的进出线编号或标识。
11、配电箱内装主要元件为正宗施耐德产品，（开关）小型断路器为C65N系列（具有过载及短路保护功能）；交流接触器为LC1系列，热继电器为LR2系列。其余元件如：指示灯、按钮、仪表等元件，为我公司特制防爆元件，防爆性能及电气性能可靠。
12、配电箱内装元件、支路数可根据用户要求配置；户外的产品可根据用户要求配置防雨罩。
13、配电箱安装方式一般为挂式，特殊要求时可做成立式、座式或配电柜式。
14、电缆配置方式为：动力箱：输入3P+N+PE/输出3P+N+PE照明箱：输入3P+N+PE/输出1P+N+PE
15、本系列产品经铸造、加工、装配、检验等十余道工序，产品检验合格后才允许包装出厂。
16、本系列产品出厂时，随机配有《使用说明书》、《保险卡》、《出厂合格证》、特殊元件的《使用说明书》等技术文件。
17、本系列产品为专用木箱包装，并严格按相关标准要求进行包装出厂。
