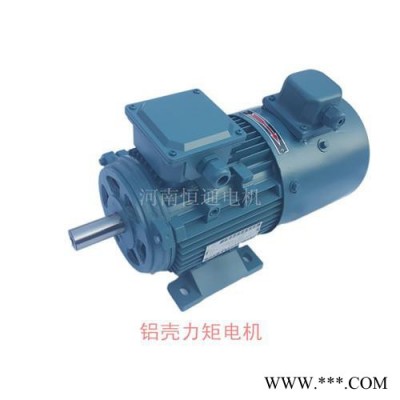

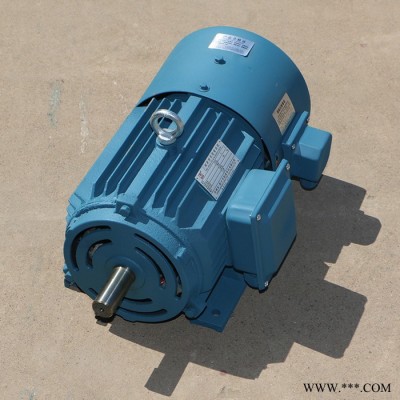

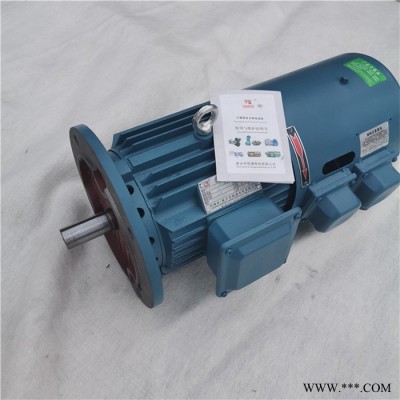

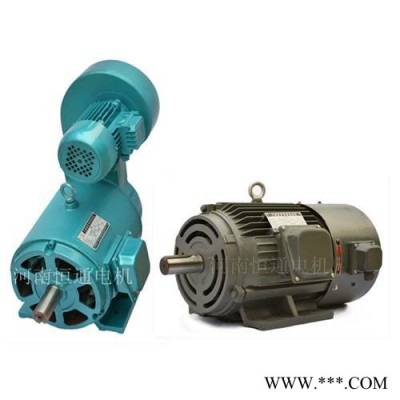

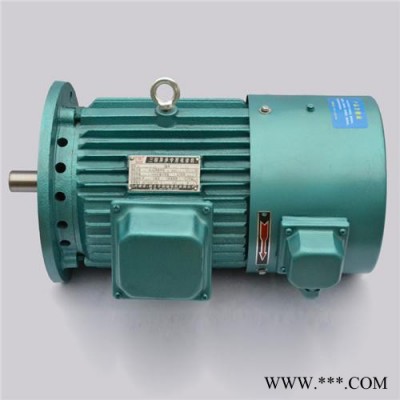

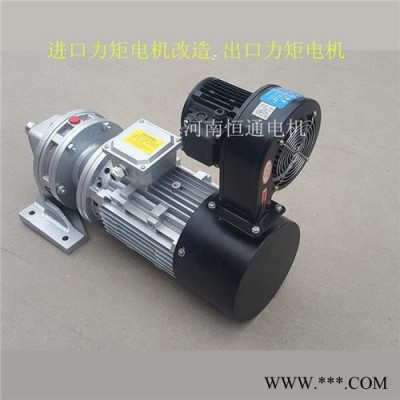

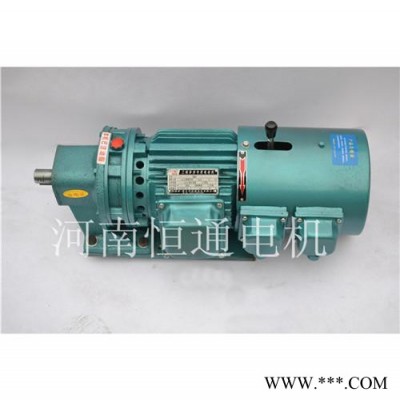

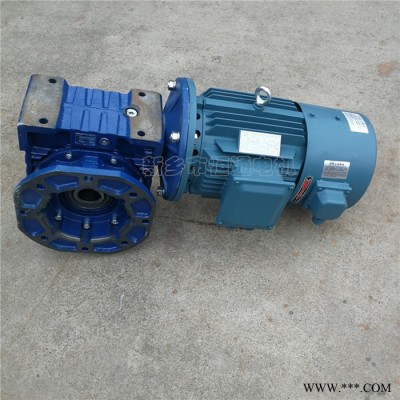

| 产品类型 | 力矩电机 |
|---|---|
| 峰值堵转转矩 | 4 |
| 峰值堵转电流 | 2 |
| 峰值堵转电压 | 380 |
| 空载转速 | 1420 |
| 产地 | 河南恒通电机 |
| 额定电压 | 380V |
| 额定功率 | 0 |
| 额定转速 | 1500rmp |
| 极数 | 4极 |
| 类型 | 三相异步力矩电机 |
| 应用范围 | 收放卷 |
| 品牌 | 千业牌 |
| 型号 | YLJF112M-8/4 |
3.力矩电机生产厂家定子线圈绕线工艺要求
3.1检查领取的铜线规格型号是否与生产计划一致，铜线外观是否无气泡、漆镏等影响产品质量的缺陷。
3.2核对绕线摸是否有生产计划的型号规格一致，将绕线模固定绕线机上，按照绕线数据要求绕线，保证匝数的准确性。
3.3导线排列整齐、线圈引出部分长度为40-80mm。
3.4每组线圈允许在导线中间有一个接头。
3.5匝数误差：±1匝
4.力矩电机定子嵌线绑扎工艺要求
4.1检查领取的线圈和定子是否与生产计划一致。
4.2槽绝缘、相绝缘、槽楔应与定子的规格型号一致。
4.3将槽绝缘插入定子线槽，两头均匀高出5-8毫米左右。
4.4将绕组线圈依次放入线槽，将线理顺，然后再垫上层间绝缘，层间绝缘应严格分离两组线圈。
4.5将槽绝缘重合垫进线槽内插入槽楔。
4.6定子线包整形**大外圆及高度符合要求。
4.7插入相间绝缘，穿入绝缘套管，绑扎线包端部。
4.8定子绕组应做通断检查。
4.9应测量绕组对铁芯和绕组间的介电强度。（2160V/S应无击穿）
