| 环境温度 | 5-40C° |
|---|---|
| 额定电压 | 220V |
| 额定频率 | 50Hz |
| 结构形式 | 柜式 |
| 品牌 | 巨耐德 |
| 型号 | PLC控制柜 |
| 加工定制 | 是 |
| 质量认证 | CCC |

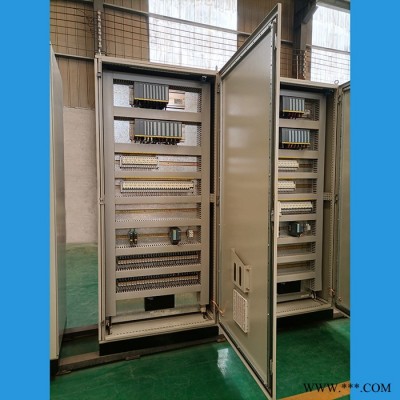

柜体结构组成
1. PLC控制柜侧面及前后门均采用2.0mm厚冷轧钢板制作，两侧采用1.5mm厚冷轧钢板制作。
2. PLC控制柜前后开门，前门设计玻璃视窗（玻璃视窗以观察到柜内PLC及主要设备工作状态 并保证门体整体美观为准，几个控制柜门应保持一致），后为双开门。
3. 柜下部距底100mm设盖板，盖板分前后两块，每块盖板在两边靠近线槽处设200mm*100mm出线孔，盖板应为2.0mm厚钢板，并加筋条。
4. 控制柜内设备元件安装为前后布置，即双面立梁结构，前后立梁间为100mm，前立梁面至前门的净空为300mm，后立梁至后门的净空为400mm。
5. PLC控制柜柜顶居中安装排风扇，柜顶前后安装照明日光灯管，仪表柜柜顶居后安装照明日光灯管。
6. 柜内两侧靠近柜体侧板的竖走线槽应紧贴侧板，以保证柜内有效净空间。
7. PLC柜中S7-300/400基板安装于绝缘胶木板上，并保基板与柜体绝缘。

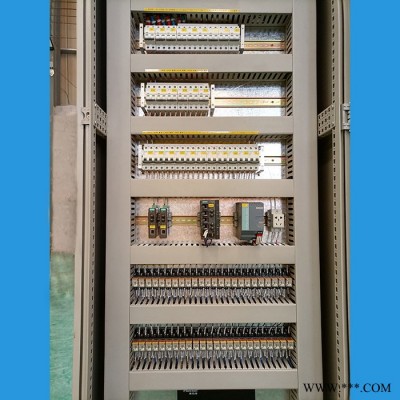

8. PLC柜（有柜内布置图的）柜内元器件及其它部件按安装图纸要求。
9. 柜内接线参照图纸设计，柜内该短接的接线端子应短接，柜内配线（多股铜芯软线）规格严格按配线规约执行。
设备维护：制定生产和检测设备的维护、校准和保养计划，并按计划执行，确保生产设备和检测仪器处于无故障运行状态并满足精度要求。
人员培训：通过不同层次的质量培训，使员工树立质量观念并掌握有效的质量控制方法。
产前计划：包括产品工艺、结构分析，工艺流程图、关键工序及关键过程参数的确定，制定质量计划。
过程控制：包括生产过程中品质确认、实时统计、过程控制、及时纠正措施，以确保生产过程处于受控状态。
