一、产品简介：
防爆点火检测控制箱主要用于燃气、燃油工业炉的熄火保护，该点火器体积小，能量大，发火端耐高温，抗积炭，抗结焦，具有自净能力，点火可靠性极高，其性能优于进口的点火变压器，点火杆安装方便，不需调整点火电极放电距离。
该检测器检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温辐射和对流无反应，具有强抗干扰性能。
防爆点火检测控制箱内置有高能点火器5J和火焰检测器，高能点火器通过高压连接线接点火杆。该点火设备既可通过面板按钮**地操作点火，也可通过远程PLC控制点火，点火时间一般6-8秒（内有时间继电器，点火时间可调），该产品采用高性能的点火电路，性能稳定，工作可靠。火焰检测器通过线缆连接检测电极，安装检测电极必须能接触到火焰，并且一定要接地，电极长期工作温度1300℃，不需冷却。

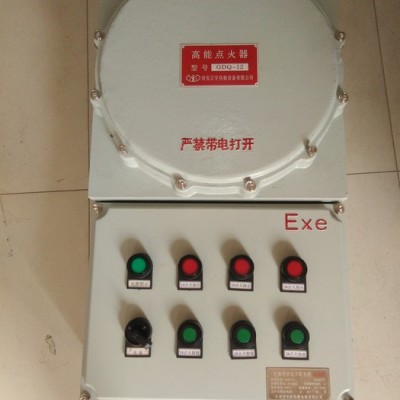

防爆控制箱面板说明：一个电源指示灯，一个点火指示灯，一个着火指示灯，一个**地远程转换开关，一个手动点火按钮。
二、防爆点火检测技术参数；
1.电源电压：220V±10%?50/60HZ
2.适用燃料：燃气等
3.火花能量：5J
4.火花频率：10-16HZ
5.点火棒耐温?1300℃
6.火焰检测?电离电极
7.检测响应时间≤0.1秒
8.电极使用温度；-60℃- 1400℃ 长期1300℃
9.连接线缆距离?≤100米
三、防爆控制箱客体；
1.材料?铝合金， 防爆等级：ExdeIICT4 防护等级：IP65.
2.体积?300×300×150mm
3.安装尺寸? 矩形对角安装，安装孔Φ8mm?
四、接线端子说明：
1、2 220V电源
3、4 远程点火
5、 离子检测电极正
6、 离子检测电极负
7、8 火焰检测器开关量输出，无源常开触点，有火焰时翻转
9、10 空
五、安装及接线
将防爆点火检测控制箱体安装固定在锅炉附近，通过点火高压连接线连接点火杆，检测线缆连接检测电极，接通电源线220V.AC。
点火杆安装
1.燃烧器上开有Φ12孔，将点火杆拧入即可，点火杆发火端安装在喷油（气）嘴前30～50mm处。本点火杆为一新型结构点火杆，不需调整放电距离。
电极安装
1.该检测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在检测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。检测电极外壳必须与大地连接。
检测电极的中心电极材料选用特殊镍合金材料，它抗高温氧化，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，使用温度不大于1400℃，请用户选择合适的位置安装。
六、使用说明
1.首先防爆箱接通220V电源，电源指示灯亮，转换开关打到**地，手按防爆点火箱上的点火按钮，点火指示灯亮，点火杆自动点火6秒停止（防爆高能点火器内置断电延时继电器，点火时间可根据现场要求调节）。火焰正常燃烧后，火检检测器工作，着火指示灯亮，开关量信号为无源常开触点，有火焰时闭合。
2.如需远程点火，连接远程控制，防爆箱接通220V电源，电源指示灯亮，转换开关打到远程，在控制室通过PLC远程点火，点火指示灯亮，远程自动点火时间6秒（防爆高能点火器内置断电延时继电器，点火时间可根据现场要求调节）。
3.点火成功后取出点火杆，在不使用的情况下，请断开220v电源。
4.本点火杆的前端为一特殊结构，用户不能将点火杆锯断一截后使用。
七、注意事项：
防爆点火检测装置安装位置要注意防水防潮，特别在连接处做好防水工作。
注意点火杆和离子检测电极的保养与维护。
高压输出座不能连接本设备以外别的用电设备。
内有高压，非专业人士请勿操作
