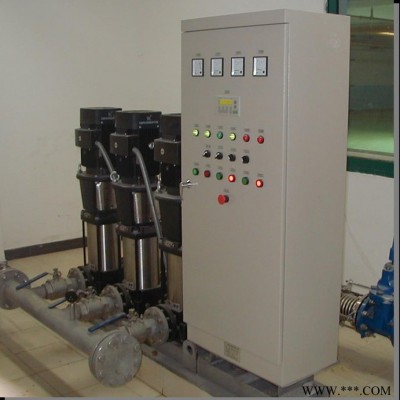

控制柜 嘉沐斯控制柜自偶降压起动 供应11kw-132kw 控制柜

品牌:嘉沐斯    用途:自偶降压

自耦降压启动控制柜,是嘉沐斯泵阀公司充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。
产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。
水泵控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。
自耦降压启动控制柜特点
1、用途广泛：对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放……都有相应的专用型号规格。控制电机功率范围0.18～250KW。
2、品质卓越：精心国际、国内**电器元件及**标准柜体，精心设计，精工制作。
3、功能多样：从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类控制形式。故障自动切换。还可为您专门设计。
自耦降压启动控制柜技术参数
控制电机功率：15-160KW；
控制电压：380V；
控制水泵台数：1-5台。
1、合上空气开关QF接通三相电源。   
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65%）将三相电压的65%接入电动。   
3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。   
4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行
5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。   
6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。   
7、电动机的过载保护由热继电器FR完成。
