| 加工定制 | 是 |
|---|---|
| 额定电压 | 400（V） |
| 额定频率 | 50（hz） |
| 产品认证 | CCC |
| 最小包装数 | 1 |
| 订货号 | QFC G-60+200 |
| 物料编号 | QFC G-60+200 |
| 防护等级 | IP30 |
| 品牌 | 方程科技 |
| 型号 | QFC G-60+200 |

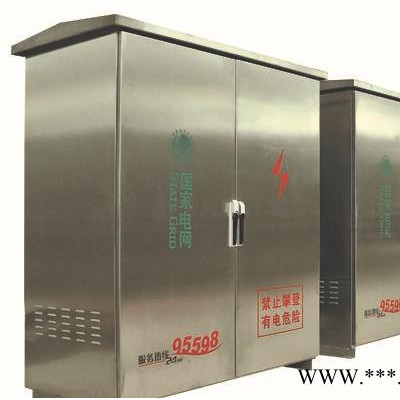

一、产品概述
QFCG智能型综合配电箱是适用于0.4kV的配电系统，集配电、计量、监测、无功补偿等功能于一体的新型智能配电箱。该配电箱整合了目前配电变压器需要的各种功能，并实现了信息化和智能化，是中、小容量变压器智能配电建设的**产品。
该综合配电箱配电单元具有配电运行、漏电流等状态信息反馈，并具有自动重合闸功能。提供漏电信息，为故障的迅速诊断、恢复供电提供支撑；计量单元通过电表集抄器或监测单元（TTU）实现远程集抄；监测单元除监测配电和计量单元外，同时对电能质量、无功补偿、配电等信息进行采集与通讯；并使得每相无功功率都得到**补偿。
二、型号规格
三、技术参数
▲ 额定电压：0.4KV
▲ 额定频率：50Hz
▲ 额定无功补偿容量：10～200Kvar 配电变压器容量：80～400KVA
▲ 配电出线路数：3路（标配），支持遥测、遥控、遥信功能，具备漏电保护和重合闸
▲ 电容器接线方式：△，Y
▲ 测量误差： 电压:±0.5％ 电流:±0.5％ 功率:±1.0％
▲ 响应方式：动态
▲ 投切级数：24路
▲ 无功补偿投切延时：3～120秒可调
▲ 壳体防护等级：IP43
四、主电路方案

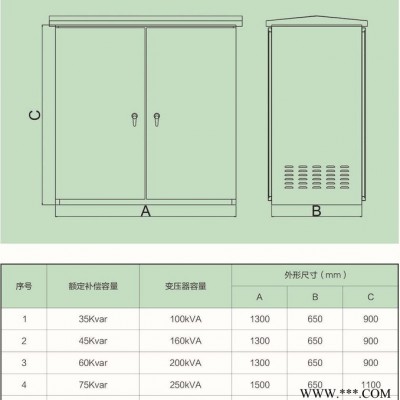

五、外形及安装尺寸
QFCG智能型综合配电箱（标准型）的外形及安装尺寸见下表，并可根据用户的实际需要做定制。
