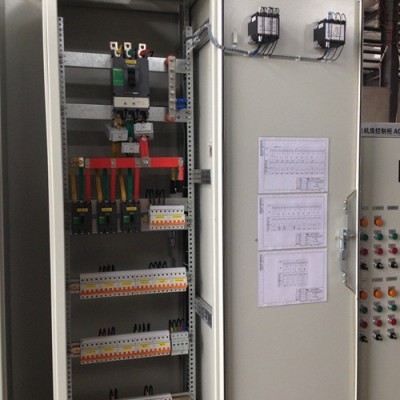

配电箱

 配电箱是按按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或

半封闭金属柜中或屏幅上构成低压配电装置。正常运行时可借助手动或自动开关接通或分

断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各

种参数还可对某些电气参数进行调整对偏离正常工作状态进行提示或发出信号。常用于

各发、配、变电所中。

 用途

  便于管理当发生电路故障时有利于检修。   配电箱和配电柜、配电盘、配电凭等

是集中安装开关、仪表等设备的成套装置。   常用的配电箱有木制和铁板制两种现在

哪儿的用电量都挺大的所以还是铁的用的比较多。   配电箱的用途当然是方便停、

送电起到计量和判断停、送电的作用。

 分类

  按结构特征和用途分类   1固定面板式开关柜常称开关板或配电屏。它是一

种有面板遮拦的开启式开关   柜正面有防护作用背面和侧面仍能触及带电部分防

护等级低只能用于对供电连续性   和可靠性要求较低的工矿企业作变电室集中供电

用。   2防护式即封闭式开关柜指除安装面外其它所有侧面都被封闭起来的

一种低   压开关柜。这种柜子的开关、保护和监测控制等电气元件均安装在一个用钢

或绝缘材料   制成的封闭外壳内可靠墙或离墙安装。柜内每条回路之间可以不加隔离

措施也可以采   用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。

另外还有防护式   台型开关柜即控制台面板上装有控制、测量、信号等电器。防护

式开关柜主要用作工   艺现场的配电装置。   3抽屉式开关柜。这类开关柜采用

钢板制成封闭外壳进出线回路的电器元件都安   装在可抽出的抽屉中构成能完成某

一类供电任务的功能单元。功能单元与母线或电缆   之间用接地的金属板或塑料制成

的功能板隔开形成母线、功能单元和电缆三个区域。   每个功能单元之间也有隔离措

施。抽屉式开关柜有较高的可靠性、安全性和互换性是比   较先进的开关柜目前生

产的开关柜多数是抽屉式开关柜。它们适用于要求供电可靠性   较高的工矿企业、高

层建筑作为集中控制的配电中心。   4动力、照明配电控制箱。多为封闭式垂直安

装。因使用场合不同外壳防护等级   也不同。它们主要作为工矿企业生产现场的配电

装置。
