| 产地 | 上海 |
|---|---|
| 产品认证 | 3c认证 |
| 电压 | 380V |
| 结构形式 | 抽出式 |
| 售后服务 | 上门服务 |
| 外形尺寸 | 800*1000*2200 |
| 壳体防护等级 | 二级 |
| 经营模式 | 生产加工 |
| 品牌 | 勇顺电气 |
| 型号 | GCK |
| 加工定制 | 是 |

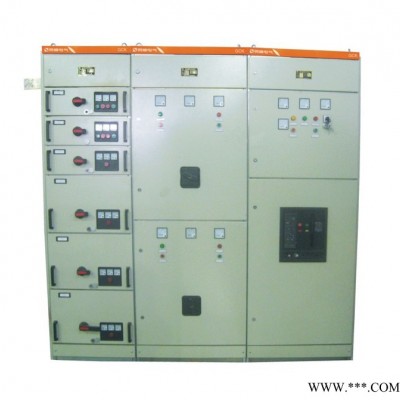

GCK系列低压抽屉式配电柜，适用于交流50Hz，额定工作电压380V-660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，他包含动力中心（PC）和电动机控制中心（MCC）之功能，满足工矿企业、高层建筑、机场、医院等供配电及动力控制之用。本款低压抽屉式配电柜结构新颖、紧凑、布置合理、具有操作可靠、维护方便、运行稳定等良好性能。
【使用环境条件】
1、周围空气温度：上限+40℃，下限-10℃。
2、海拔：≤2000m（若超过海拔2000m订货时应说明）。
3、周围相对湿度：日平均值≤95%，月平均值≤90%。
4、周围空气：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
5、无经常性剧烈震动或常年腐蚀场所。
【结构特点】
GCK框架采用压筋(模数E=25mm)组装而成,框架全部构件都经过镀锌处理,零部件的组装全部用自攻锁紧螺钉或高强度六角螺钉紧固,各个零部件的尺寸均实行模数化,从而保证了各零件的通用性、互换性、再按需要加上门、档板、隔板、抽屉、安装梁等零件，组装成品后有美观、牢固、质量好等优点。柜体分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。
【功能单元（抽屉单元）】
1、抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A
2、每台MCC柜**多能安装9个一单元抽屉或18个1/2单元的抽屉。
3、隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。
4、主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
5、功能单元背面具有主电路进出机构，具有三位置功能，操作简单可靠。
6、抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。
7、抽屉隔室中采用新型一次进行线罩，抽屉抽出后使之隔室内不会触及垂直母线。
【GCK抽屉式低压配电柜】产品优势
1、所有功能单元采用柜外旋转式操作机构，与门板没有闭锁装置，操作安全可靠
2、受电柜、馈电柜均由上下进出线通道、满足工程需要
3、柜内所有零部件采用镀锌处理，接地保护可靠，通用性强，标准化程度高
4、受电主开关具有三段保护功能，避免越级跳闸
5、新增1/2抽屉单元大刀把机构及转接单元附件
6、GCK-2Z智能系列可运用总线技术实现智能化配电、控制、监控与无故障运行的功能
【订货须知】
1、注明进出线方向，进出线规格及对应的数量。
2、安装尺寸部分可参照上方的图片外形及安装举例
3、抽屉式配电柜/开关柜一般情况下，用户必须提供配电电气系统图。
【勇顺电气向用户郑重承诺】
1、抽屉式配电柜供货为**生产的按合同要求的产品，技术先进，质量优良，设计、材料和工艺无缺陷和差错。
2、本公司对售出产品实行免费技术服务和定期回访，征集用户反馈信息，以便更好地为用户服务。
3、有专业的技术工程师24小时为你服务，为你解答各种问题，解决你使用过程中的后顾之忧。
4、让用户花**少的钱，买到实惠的产品。质量保证！工艺精湛，技术先进， 欢迎来电咨询！
关键词：配电箱,配电柜,GCK低压配电柜,GCK低压抽屉式配电柜,抽屉式配电柜**
