| 额定电流 | 400-3200 |
|---|---|
| 品牌 | 澳升 |
| 型号 | GGD |
电气性能
1.基本电气参数
1.1额定电压：380V
1.2额定电流：400-3200A
1.3分断能力：
有效值(KA)：15-50
峰值(KA)：30-105
2. 主电路方案
GGD柜的主电路方案原来设计了129个方案，共298个规格，根据多年的工作经验，我们选用了45个
常用方案(见附表)，其中包括进线、母联、馈电、补偿等方案，如用户有特殊要求，我们可为用户另外设计。
3. 主母线及母线夹
主母线均采用搪锡铜母线，外套进口绝缘热塑管，这样增加了主母线的导电能力和绝缘强度。母线夹由高强度、高阻燃型PPO合金材料热塑成型，机械强度和绝缘强度高，自熄性能好。
4. 电器元件选择
柜内均采用质量高，性能好的电器元件，如主开关以DW17(ME)开关为主，塑壳开关以CM1系列为主，刀开关为HD 13 BX、HS 13 BX等系列，如用户要求，也可选用用户指定的其它产品
主要用途

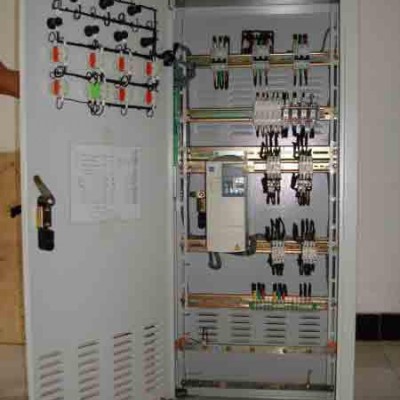

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性能好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439<<低压成套开关设备和控制设备>>，GB7251<<低压成套开关设备>>等标准。
正常使用条件
1.周围空气温度不高于+40℃，不低于-5℃；24H内的平均温度不得高于+35℃。
2.户内安装使用，使用地点的海拔高度不超过2000m。
3.周围空气相对湿度在**高温度为+40℃时不超过50％，较低温度时允许有较大的相对湿度(例如+20℃时为90％)，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.设备安装时与垂直面的倾斜度不超过5°。
5.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
6.用户有特殊要求时可与制造厂协商解决
