| 表面处理 | 烤漆 |
|---|---|
| 材质 | 金属 |
| 售后服务 | 一年保修 |
| 品牌 | 流量控制柜 |
| 型号 | 流量控制柜 |

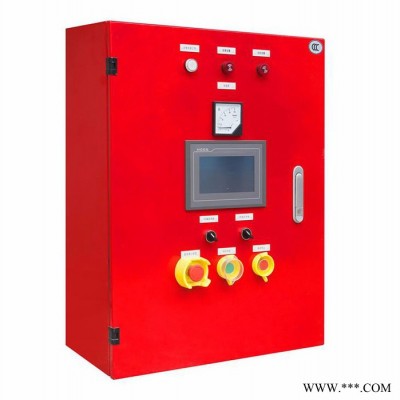

消防稳压泵控制柜 《操作规程》
1、在消防恒压自动控制时，水泵由PLC自动控制启、停，正常情况下，水泵进出口阀门应保持全开，防止水泵缺水或堵压。
2、在检修或不启用本消防恒压自动控制系统时，须将消防泵和消防稳压泵控制系统置于手动控制，防止水泵自动启动。
3、消防泵和消防稳压泵手动控制时，按所选择的消防泵或消防稳压泵对应的启动、停止按钮，控制泵的启、停。
4、消防泵和稳压泵置于自动控制时，系统优先启动所选水泵，如所选水泵有故障，系统将自动启动备用泵并报警，检查对应故障。
5、当消防稳压泵自动控制时，须正确设置压力开关的压力上、下限。当管网压力低于压力开关下限时，稳压控制系统自动启动消防稳压泵;当压力高于压力开关上限时，稳压控制系统自动停止消防稳压泵，维护消防管网压力。需人为停止时，须将系统切换到手动，按对应的停止按钮。
6、紧急情况时，可直接按‘消防紧急启动’按钮直接启动消防泵。
7、消防泵置于自动控制时，在管网有水流且流量开关动作并持续一段时间、稳压泵已启动一段时间但压力仍低或消防控制室有控制信号，消防泵都将自动启动，伴随报警，检查启动原因。须停止时，按对应的停止按钮可直接停止水泵。
8、当消防泵和消防稳压泵长期置于手动控制时，须定期手动点动启动消防泵或消防稳压泵，防止水泵锈蚀。
消防稳压系统
一、本设备适用于多层和高层建筑工程有增压设施要求的消火栓给水系统及湿式自动喷水灭火火系统乖各类消防级水系统。
二、“设备”由隔膜式气压罐、水泵、电控箱、仪表、管道附件等组成。
三、本图集遵照《高层民用建筑设计防水规范.》(简称《高规》)GB500454-95及《气压级水设计》CECS76：95规定在有关技术参加数进行设计。
四、本“设备”有关设计技术条件：
1.气压水罐工作压力：0.6MPa、1.0MPa、1.6MPa
2.气压水罐的消防储水容积大于：150L、300L;、450L 3.气压水罐的稳压水容积于50L
4.气压水罐瓣缓冲水容积压差为0.02~0.03MPa,t稳压水容积差为0.05-*0.06MPa 5.工作压力比:ab值为0.6~0.85 6.适用条件：
(1)消水栓系统：水枪每股流量为2.5L/s 、5L/s;充实水柱长度为7M,10M,13M (2)自动喷水系统L每个喷头流量1.0L/S;喷头压力为0.1MPa (3)设备的环境温度宜为5度~40度
五、本“设备”工作原理：
“设备”必须具备下述两项功能：1、使消防给水管道系统**不利点始终保持消防所需压力;2、使气态水罐内始终储有30秒消防水量。利用气态水罐所设定的P1，P2,Ps2运行压力，控制水泵运行工况，达到增压和稳压的功能。P1为**不利点消防所需压力(MPa),P2为消防泵启动压力(MPs)，Pa1为稳压泵启泵压力(,MPa)，Ps2为稳压泵停泵奋力(MPa)。
六、运行控制全过程：
根据计算求得消火栓系统或自动喷水灭火系统中**不利点所需的消防压力P1，作为气压水罐的充气压力。通过计算所选定的气压水罐规格及ab值，求得P2、并设定Ps1=P2+(0.002~0.03),Ps2=Ps1+(0.05~0.06).。平时管道系统如有渗漏等压情况，控制稳压水泵水断补水稳压，在Ps1,Ps2(启动~停止)反覆运行。一旦有火情，管道系统大量缺水，造成Ps1压力下降(Ps1~ps2)。降至P2时发出报警信号，立即启动消防泵(手动或自动由设计人确定)，消防泵启动后，稳压泵自动停止，直至消防泵停止运转，手动恢复“设备”的控制功能。
七、“设备”分类
根据“设备”设置位置分：上置式(用1表式)和下置式(用11表水)，根据气压罐设置方式分：立式(用L表示)和卧式(用L表示)和卧式(用W表示)自动喷水灭火系统(用Z表示)，消火栓及自动喷水消防级水合用系统(用XZ表示)。
