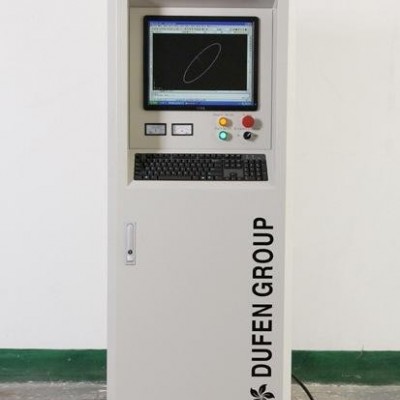

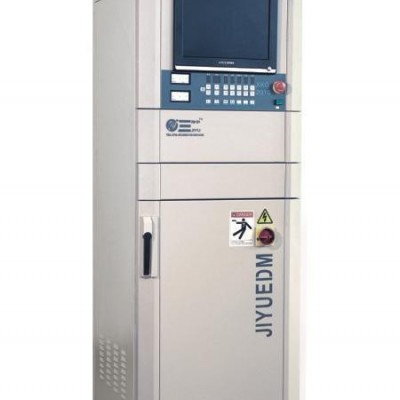

电火花线切割控制柜
------------------珠海际宇**生产销售
杜芬数控集团际宇事业部是一家专业从事电火花线切割技术的高科企业，专做线切割行业17年，是国内**的制造及4S服务运营商。基于全CNC自动化理念，提供一系列独特线切割机床和控制独特线切割机床和控制系统。公司本着以“**的产品**的管理**的服务”，不断追求客户**大满意，为社会发展、人类进步作贡献的理念。并且曾多次获得科学进步奖，拥有十余数控行业的发明**。
一、主要结构及工作原理：
本高频电源由主振电路、脉宽调节电路、间隔调节电路、功率放电电路和整流电路等构成。
主振电路由8MHz晶体振荡器产生主频脉冲，经分频电路输入到美国原装芯片（CPLD)进行处理，控制脉冲波形，波形经前置放大后，驱动VMOS功率管，输出稳定整齐的加工信号。功率放大电路采用三只高性能大功率VMOS场效应管，8只开关选择工作。VMOS管特点是开关速度快，电压驱动，输出电流大，具有高效率、高光洁度线切割专用脉冲电源。
二、常见故障分析与维修
1) 驱动电源部分
1、X、Y步进电机无法通电锁定。
① 驱动电源整流桥损坏。
② +12V电源故障或断线。
2、X或Y步进电机缺相。
① 步进电机断线。
② 驱动板故障。
③ 电脑控制卡故障或断线。
3、X或Y步进电机行走丢步。
① 航空插头或矩形插头接触不良。
② 整流电解电容失效。
2）高频电源部分
1、电压表无电压指示。
① 熔断器熔芯烧断，整流桥或线路短路。
② 接触不良或断线。
③ 整流桥损坏开路。
2、有加工电压，无高频输出。
① 控制卡故障。
② 用粗导线在高频电源正负之间短路，如有电流，则为高频输出线开路。
3、加工电流异常增大
① VMOS功率管损坏。依次接通功率输出开关，找出对应电流偏大的功率管，并更换掉。
② 振荡电路故障，脉冲信号占空比变大。
③ 并接在红黑高频输出接线柱处的反向二极管击穿。
④ 控制卡（控制器）的取样变频电路故障。
三、控制柜易扣件明细表：
序号 | 名称 | 型号 | 数量 | 使用部分 |
1 | VMOS管 | IRF540 | 16 | 驱动电源 |
2 | VMOS管 | IRF640 | 3 | 高频电源 |
3 | 轴流风机 | 120/AC220V | 2 | 高频电源 驱动电源 |
4 | 二极管 | FR307 | 4 | 高频电源 |

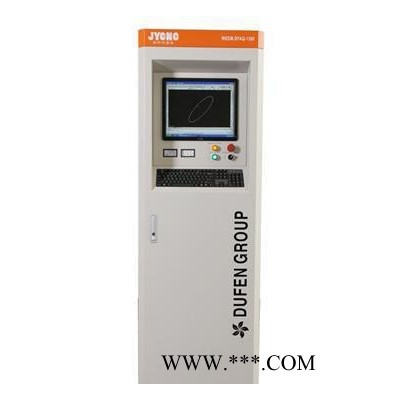

杜芬数控是一家专业从事电火花线切割技术的高科企业，专做线切割行业17年，公司本着以“**的产品**的管理**的服务”，不断追求客户**大满意，并于2013自主研发杜芬出口型电柜，下面是关于电柜的主要配置说明特点。

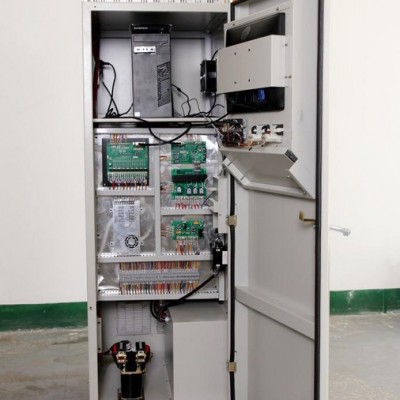

v 使用杜芬自主研发的CAD控制卡，智能，简单。采用图形驱动技术，降低了人工的劳动强度，提高了工人的工作效率，减少了误操作机会;带用用户加工的工艺数据库，智能控制加工速度和加工参数，简单易学。
v 采用无阻恒流斩波设计的四轴驱动，保证了连续高负荷状态下始终稳定可靠，四轴联动，超低功耗，散热量低，恒温保护。
v 智能高频电源是采用高端分级阶梯高频系统，智能高效，使用寿命长，可靠环保。
v 断路保护器、继电器、热保护器等一些原件是采用**法国施耐德品牌，相较其它原件来说，网络功能强，软件好用，方便。能够减少工作人员的操作复杂性。
v 杜芬出口型电柜是使用台湾明纬品牌的开关电源，台湾明纬品牌是台湾交换式电源供应器的**制造高之一。
v 电脑、鼠标、键盘都是采用新型的联想品牌，是亚洲“**”电脑品牌，高品牌，高质量，易使用，操作动性强。
v 变频器是德国博世力博乐品牌原装进口的，具有G3的所以功能特点，并且可以自定义V/F曲线，具有掉电自动记忆设定频率功能，能够提高模拟输入通道线性度，优化内部结构，增强散热能力，可靠性好。
v UL美标线的内外连接线全部采用UL1015，防腐蚀性，感应性好。
v 采用全铝制自散热式电阻箱，保证了电子零件的时效稳定性。
此款中走丝控制柜中走丝线切割，快走丝线切割都可均用！
