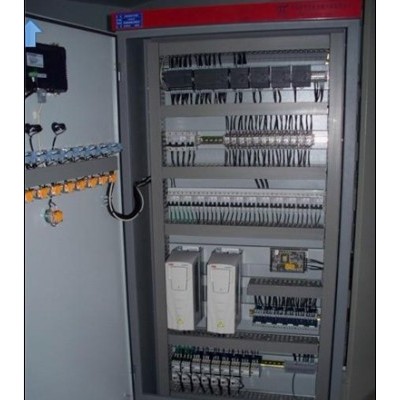

控制柜

PLC控制柜组成部分一般有:

　　1：空开：一个总的空气开关，这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

　　2：PLC：这个要根据工程需要选择。打个比方如果工程小可以直接**是一个一体化的PLC 但如果工程比较大 可能**需要模块、卡件式的，同时还可能需要冗余（也**是两套交替使用）。

　　3：24VDC的电源：一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。

　　4：继电器：一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图 需要PLC供的节点却是220VAC的，那么你**必须在PLC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

　　5：接线端子：这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本**是需要这些玩意，如果你的控制柜内还需要有其他的东西 **看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你**得要增加空开数量。或者你要PLC接至上位机，可能**需要增加交换机什么的。视情况而定。

　　PLC控制柜可完成设备自动化和过程自动化控制，实现**的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。

PLC应用领域

　　典型应用：恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

PLC控制柜概述

　　PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

PLC控制柜使用条件

　　供电电源：DC直流24V，两相交流220v，（-10%，+15%），50HZ

　　防护等级：IP41或IP20

　　环境条件：环境温度在0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85%（无凝露）。远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。
