国产控制柜

本公司供应控制柜国产XYH-01/X国产 XYH-01/X 是 固定式 220V 50HZ，质量保证，欢迎咨询洽谈。

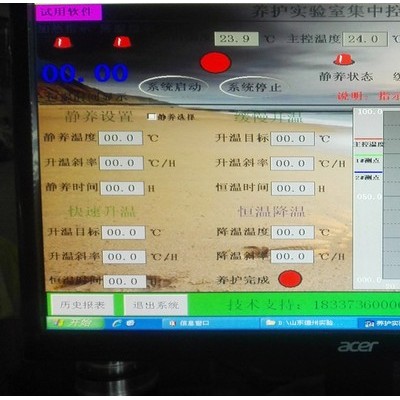

自动化RPC，水泥制品的后期养护过程！

 RPC制品的养护分静停、初养和终养，现场施工人员和温控室人员密切监控，把握好不同养护条件制品的转移，严控养护温度。
  1、RPC制品的静停
  将浇注成型后的RPC制品带模板平移于托架上，模板上方覆盖塑料薄膜，以减少RPC制品的水分蒸发散失，用叉车将托架放置于平坦的静停区静养，并检查制件的表面平整度，待拌合物表面初凝，静停时间控制在6h内。
  2、RPC制品的初养
  初凝后的制品立即转至初养室，初养室温度控制在40±5℃间，相对湿度≥70%。初养由升温、恒温、降温三个阶段养护，升温速度控制在12℃/以内，降温速度控制在15℃/h以内，恒温温度应控制在40±5℃。初养结束后拆模，拆模时构件表面温度与环境温度之差不应超过15℃，静停及初养总时间控制在24h。
  拆模时先把塑料薄膜拆除，从定型模具中倒出RPC盖板制品。拆模时不得用力过猛损坏盖板的外观，减少对模板的损害，盖板摆放时要轻放，初期强度不够，防止断裂，严禁摔打，拆模时要将盖板和模板分别码放整齐，便于运输。
  3、RPC制品的终养
  初养拆模后的RPC制品要移至终养室进行蒸气养护，终养室的温度控制在80±5℃，养护48h，终养过程分为升温、恒温、降温三个阶段，升温速度控制在12℃/h，降温速度控制在15℃/h。终养结束后移出终养室时，构件表面温度与环境温度之差不应超过15℃。
  RPC盖板制品拆模码垛时，制品间应留30～50mm的间隙，以利于蒸汽的流动，应使与蒸汽接触的制品外表面积尽可能**大，以利于热量的传递。为避免起运时磕碰及蒸汽流动，RPC制品码垛间以及码垛与养护室壁间应留200mm的间隙。在每个RPC制品码垛上方都要覆盖塑料薄膜，防止室盖上的冷凝水直接滴于制品表面，蒸汽不能直接喷在RPC制品上，应使蒸汽向下方喷。
  终养室中尽量避免使用铁制构件，如不可避免，应用塑料薄膜将其包裹，或者采取其他措施覆盖铁制构件表面，以防污染RPC制品表面，码垛用的木方外应包裹塑料薄膜。定期清理养护室，保持室内洁净，以防RPC制品被污染。养护室应能准确地控制室内温度，能准确地控制升温降温速度。
