| 产地 | 浙江 |
|---|---|
| 产品认证 | CCC |
| 尺寸 | 300x400 |
| 电压 | 380V |
| 防爆等级 | ⅡBT4 |
| 防护等级 | IP54 |
| 结构形式 | 挂壁式 |
| 使用范围 | 石油、化工、军工、医药等 |
| 品牌 | 隆顺防爆 |
| 加工定制 | 是 |
防爆控制箱防爆型防护等级为IP65。适用于易燃易爆的场合（煤矿。化工。石油。电力等行业）,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的**性气体混合物。
中文名 防爆控制箱 等 级 IP65 适用于 易燃易爆的场合 优 点 安全系数高、操作功能强
目录
1 详情
2 适用范围
3 组别含义
4 产品特点
5 技术特点
6 技术参数
详情编辑
防爆型防护等级为IP65。适用于易燃易爆的场合（煤矿.化工.石油.电力等行业）,安
防爆控制箱
防爆控制箱(4张)
全系数高、操作功能强、性能稳定等。
防爆型产品有dI和dIIBT4两种，①dI适用于煤矿非采掘工作面；②dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的**性气体混合物。 本产品的性能符合JB/T8528-1997<普通型阀门电动装置技术条件>的规定。防爆型的性能符合GB3836.1-2000<**性环境用防爆电气设备通用要求>及JB/T8529-1997<隔爆型控制箱技术条件>的规定。并经**防爆电气产品测试中心检定，取得了防爆合格证和矿用证. 整体型电装是在Z普通型基础上派生而成，增加了不少电器和电子元件，整体普通型电气部分主要由多功能模块MK1 远程控制模块MK2 按钮盒指示灯、开度表、接触器等组成。多功能模块MK1又由相位识别器XS、接触器互锁保护器HB和直流电源DC三部分组成。远程模块MK2由四个固态继电器和三个拨码开关组成 。整体调节型电气部分由调节 模块TMK、接触器等组成。控制线为220V，50Hz（特殊订货60Hz）；远程控制为DC24V.DC36V.DC127V.220V等
适用范围编辑
1区、2区危险气体场所;
ⅡA、ⅡB、ⅡC类T1~T6组**性 气体或蒸气环境;
户内、户外(IP54,IP65*)；
4．适用于可燃性粉尘环境20区、21区、22区；
5．适用于温度组别为T1—T6的环境；
6．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等**性危险环境；
组别含义编辑
1.1**性气体环境危险区域的划分
??不同的**和地区，按各自的标准划分**危险区域。我国根据**性气体混合物出现的频繁程度和持续时间，将**性气体环境分为O区、1区和2区。（与IEC国际电工委员会一致）
??0区：连续出现或长期出现**性气体混合物的环境。
??1区：在正常运行时可能出现**性气体混合物的环境。
??2区：在正常运行时不可能出现**性气体混合物的环境或即使出现也仅是短时存在的**性气体混合物的环境。
??0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。
??1.2防爆电器设备分为二类：
??Ⅰ类煤矿井下用电气设备
??Ⅱ类除矿井以外的场合使用的电气设备
??1.3Ⅱ类电气设备，按其适用于**性气体混合物**大试验安全间隙或**小点燃电流比，分为ⅡA，ⅡB，ⅡC三类；并按其**高表面温度分为T1-T6六组。
??1.4**性气体混合物按引燃温度分组，见表1。
??1.5**性气体混合物，按其**大试验安全间隙（MESG）或**小点燃电流比（MICR）分级，见表2。
??表1
??组别
??引燃温度t(℃)
??T1
??450??T2
??300??T3
??200??T4
??135??T5
??100??T6
??85??表2
??类别
??**大试验安全间隙（MESG）（mm）
??**小点燃电流比
??ⅡA
??≥0.9
??>0.8
??ⅡB
??0.5??0.45≤MICR≤0.8
??ⅡC
??≤0.5
??<0.45
??性质：在规定试验条件下，气体、蒸气**性混合物的**小点燃电流与甲烷**性混合物的**小点燃电流之比。中国规定气体、蒸气危险物质按**小点燃电流比分为ⅡA级，ⅡB级和ⅡC级**小点燃电流比≤1.0，>0.8的为ⅡA级；≤0.8，>0.45的为ⅡB级；≤0.45的为ⅡC级。例如，乙烷、乙烯**分别为ⅡA级，ⅡB级，ⅡC级危险物质。
产品特点编辑
防爆控制箱
防爆控制箱(21张)
防爆控制箱外壳采用钢板焊接或铸铝合金或者304不锈钢压铸成型， 表面高压静电喷塑，产品整体一般采用隔爆型外壳和增安型外壳组合成的复合型结构。

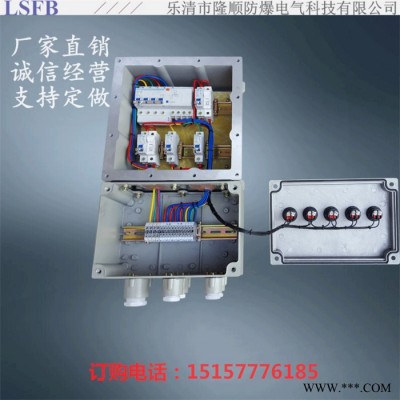

隔爆型外壳内装元件可装防爆按钮、防爆元件、防爆信号灯、防爆转换开关及防爆仪表等防爆元件和交流接触器、热继电器、温控器及各种功能模块等普通电器元件；增安型外壳内装按钮、控制开关、仪表等均为防爆元件。
.控制箱内部元件根据用户的要求进行排列，可实现多种功能。
内装元件及信号灯颜色请用户在选型时予以注明，该产品根据用户要求变化多端，订货时须提供电气线路图
布线方式，钢管或电缆、防爆软管均可
防爆控制箱可分为立式，挂式。（详情根据客户来图定制）
技术特点编辑
1.铝合金外壳压铸成型，表面喷塑，外形美观；
2.增安型外壳，模块结构组装，内装防爆指示灯、电流表、电压表、按钮及转换开关等；
3.隔爆型外壳，内装指示灯、电流表、电压表、按钮、转换个、继电器等；
4.曲路密封结构设计，具有良好的防水防尘性能；
5.外露紧固件均用不锈钢材质；
6.钢管或电缆布线。
技术参数编辑
使用类别
额定电压
额定电流
防爆标志
防腐等级
防护等级
进出口螺纹
AC-3
AC-4
220
380
10A-250A
EXedIIBT6EXedIICT6
W
WF1
IP54
*IP65
G1/2~G2
