| 加工定制 | 否 |
|---|---|
| 额定电流 | 30（A） |
| 短路关合电流 | 0.17（KA） |
| 壳体防护等级 | pz II T4 |
| 产品认证 | CCC |
| 品牌 | 诚益 |
| 型号 | BXPK |
一．适用范围：
1. **性气体混合物危险场所：1区、2区 ；

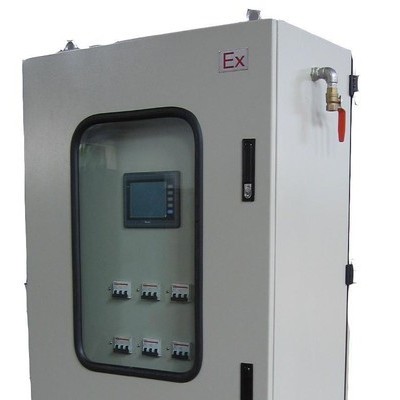

2. **性气体混合物ⅡA、ⅡB；IIC;3. 温度组别：T1—T4； 二．产品特点：1. 主副柜组合形式有左右、上下两种，主柜为正压密封腔，前后开门，正面设观察窗，副柜主要安置正压气路控制系统。2. 具有开门前自动换气，换气延时，自动补气，自动控制正压范围的运行功能。3. 操作使用简单方便，换气结束即进入“正压运行”状态。4. 具有正压保护（上、下限）、声光报警、正压临界下限自动断电、开门断电、紧急手动断电等安全联锁保护功能。5. 电缆压圈式引入装置。6. 产品内部可安装各种仪表、变频器、软启动器、PLC可编程序控制器、计算机控制系统，可实现**地和远程控制。四．防爆原理采用介质隔离点燃源防爆措施达到电器防爆的目的是正压通风防爆柜的防爆原理。即：把用户所有的电器元件装在一个充满正压力洁净介质的壳体内，使外部环境中易燃易爆的混合性气体物质无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。 三．主要技术参数：1. 防爆标志：ExpzdeibIICT4(不含**)。 其中正压室外壳为pz II T4，正压控制系统为ib II CT4，本安电源(ib) II CT4，防爆电器柜安装本安电源后为d(ib) II CT4，本安化后的压力开关（HUBA604）为ib II CT4。2. 正压控制本安板**大开路电压Vo：14V DC**大短路电流Io：170mA。3. 电源：380V±10％、AC、50Hz4. 额定电流：30A。5. 运行正压范围：70～1600Pa。6. 耗气量：5.5m3/h。7. 换气量：4m3。8. 换气时间：30min。9. 正压控制输出1常开1常闭触点：220VAC 5A。10. 功能指标10.1 正压室门开启时不能投入运行。10.2 正压值低于正压下限(70Pa)自动切断电源，并有“P下限”信号灯亮。10.3 正压值高于正压上限(1600Pa)时，“P上限”信号灯亮，必要时值班人员可开启备用排气阀紧急排气。10.4 正压控制系统输出1常开1常闭触点，以备用户用作当正压值达到正压上限或正压下限时，接通音响信号(或作其它电气联锁)。10.5 运行前对正压室内原剩空气自动进行换气(“换气”信号灯亮)，换气结束后自动进入工作状态(“工作”信号灯亮)。11. 外壳防护等级：正压室IP55、辅助室IP31。12. 气源：经过滤、净化的≥0.6MPa的安全、干燥、洁净空气。六．防爆结构要点6.1 电气自动控制装置保证6.1.1 通过换气已将正压室内原有空气置换，**性混合物浓度降至低于**下限之后，控制柜才可能投入运行。6.1.2 运行过程正压值维持在70～1600Pa之间，当低于正压下限（70Pa）时，自动切断电源，并“P下限”信号灯亮;当高于正压上限(1600Pa)时，“P上限”信号灯亮; 若需音响报警信号，用户可由报警输出接点接线。6.1.3 正压室门打开时电源不能接通。6.2 “正压起动”、“正压停止”按扭、“电源”、“换气”、“工作”、“P下限”、“P上限”信号灯及压力开关都采用本质安全型防爆结构。6.3 正压控制电器元件安装在隔爆型电器箱内。6.4 外壳结构和其密封条、垫、圈保证正压室外壳防护等级不低于IP55。6.5 限制外壳温度不超过80℃。6.6 用户仪表、电器、正压控制电器元件、风路元件、电缆引入装置分别为安装在正压、电器室、辅助室。保证了安装、使用、维修的安全与方便。
