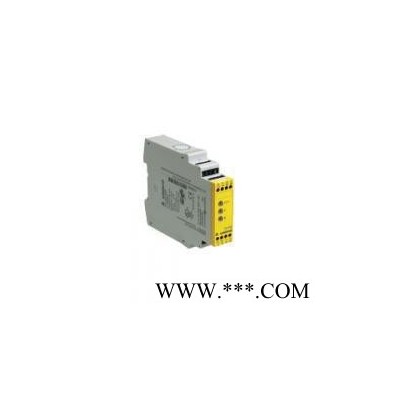

德国威琅wieland 双手控制继电器 SNZ4052K

型号	R1.188.0930.1 R1-188-0930-1
应用范围	安全
额定电流	8A
产品系列	·
额定电压	230V
额定工作频率	·
外形	微型
线圈功率	·
直流电阻	·
电流性质	交流
功率负载	中功率
防护特征	封闭式
吸合电流	·
释放电流	32A
品牌	德国威琅wieland

双手控制继电器 SNZ4052K AC 230V (B)

物料号 R1.188.0930.1

基础单元，双通道控制，2x N.C./N.O. 启动抑制电路，交叉电路监测，同步时间监测，2路启动电流通道，1路信号输出，AC 230 V 50-60Hz，固定式螺钉端子

证书/认证

总则                       功能演示3 绿色LED爬电距离，清除回路间的爬电距离EN 60664-1外壳防护等级 （参照DIN EN 60529）IP40端子防护等级 （参照DIN EN 60529）IP20**小环境温度-25 °C**大环境温度55 °C螺钉端子导线范围, 多股线和实心线1 x 0,14 mm2 - 2,5 mm2 / 2 x 0,14 mm2 - 0,75 mm2螺钉端子导线范围, 多股线带线鼻1 x 0,25 mm2 - 2,5 mm2 / 2 x 0,25 mm2 - 0,5 mm2**小允许扭矩0,5 Nm**大允许扭矩0,6 Nm拧紧力矩0,6 Nm笼式接线端子2 x 0,25mm2 - 1,5mm2重量0,25 kg标准EN ISO 13849-1;EN 62061;EN 574适合的安全功能是符合 EN ISO 13849-1 标准4反馈电路是开始接触否性能水平参照EN ISO 13849-2标准eSIL，符合IEC 620613导轨安装的可能是符合EN 574的应用类型 III C 连接数据                       可拆卸的夹子否电气连接类型螺钉连接                             输出电路                       电源通道常开触点信号通道开启工具接触材料铜银合金，镀金额定开关电压，交流电源通道230 V**大热电流Ith，电源通道6 A**大热电流Ith，信号通道2 A所有电流通道的**大合计电流I29 A2应用范围  AC-15 (NO)Ue 230V, Ie 3A应用范围  DC-13 (NO)Ue 24V, Ie 2,5A短路电流防护（NO），**大熔断器输入6A玻璃外壳保险丝gG，保险丝部分 < 100 A2s机械寿命107开关回路输出信号功能，无延时，接触1输出信号功能，延时，接触0输出，安全，无延时，接触2输出，安全，延时，接触0 控制电路                       标称 输出电压 DC24 V输入电流（安全回路/复位回路）60 mA**大峰值电流（安全回路/复位回路）1000 mA响应时间 tA140 ms响应时间 tA240 ms恢复时间tw250 ms释放时间tR50 ms同步时间tS500 ms**大电阻系数，每个通道≤ (5 + (1,333 x UB/ UN- 1) x 200) Ω输入切换功能类型转换触点                             供电电路                       标称电压 UNAC 230 V额定损耗 交流3,1 VA**小额定频率50 Hz**大额定频率60 Hz电气隔离供电回路-控制回路是 (UN = AC 115-230 V, AC 230 V)交流50Hz下**小额定控制电源电压196 V**大额定交流电压控制，50Hz253 V交流60HZ下的额定控制电源电压196 V交流50HZ下的额定控制电源电压253 V 尺寸                       深度114 mm宽度22,5 mm高度96,5 mm
