| 产品认证 | IOS9001 |
|---|---|
| 额定电压 | 220V |
| 额定频率 | 99 |
| 结构形式 | 立式 |
| 母线额定电流 | 4 |
| 品牌 | 绿盛 |
| 型号 | QYK |
| 加工定制 | 是 |
一、概述

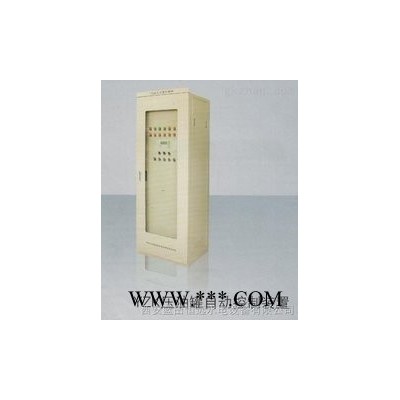

QYK全液压球阀控制柜用于实现水电站进水主阀---球阀的开启和关闭，它能实现电气自动开关球阀，并能在失电的情况下通过机械液压操作系统实现主阀的关闭。
控制柜由柜体和柜内元件组成。柜体采用前、左、右门均可打开的三开门结构，以利于柜内元件的安装、检修和维护。本柜与传统的球阀控制柜相比较，其的优点是：在系统失电时通过机械液压操作系统实现主阀的关闭，机组运行的安全性、可靠性得以提高。
二、特点
n 在系统失电时通过机械液压操作系统实现主阀的关闭。
n 在液压回路中增设保护阀门避免在主阀全开时上、下止水环误动；主阀全关接力器的 误动。
n 接力器连接管路设置节流阀，可以通过调节其开度实现球阀开、关时间的调整。
n 球阀控制柜操作控制以PLC为核心控制单元，结构简单、可靠性强，并可实现开、关阀过程中异常报警。
三、技术参数
n 操作油压：4.0MPa 6.4MPa 10MPa
n 接力器油路公称通径：20mm 25mm 32mm 40mm 50mm
n 工作水压：2.5 MPa 4.0 MPa 6.4MPa(可根据用户要求生产)
n 电源电压：220VDC 24VDC 220VAC 110VAC 重量：100kg
