| 变压器容量 | 30-400KVA |
|---|---|
| 额定工作电压 | AC400 |
| 额定频率 | 50HZ |
| 环境温度 | -25+40摄氏度 |
| 型号 | JP |
| 产品认证 | IOS9001 |
| 额定电流 | 630A |
| 额定短路关合电流 | 0 |
| 结构形式 | 柜式 |
| 外壳材质 | 不镑钢板 |
| 外形尺寸 | 1100*600*800 |
| 壳体防护等级 | IP54 |
| 品牌 | 申恒电力 |
| 加工定制 | 是 |

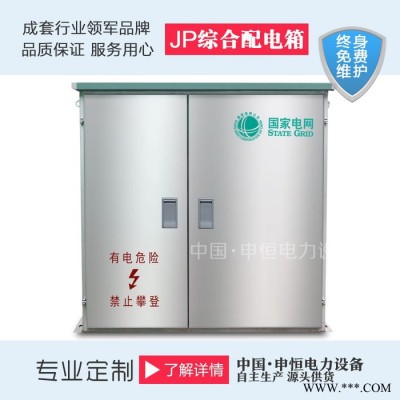

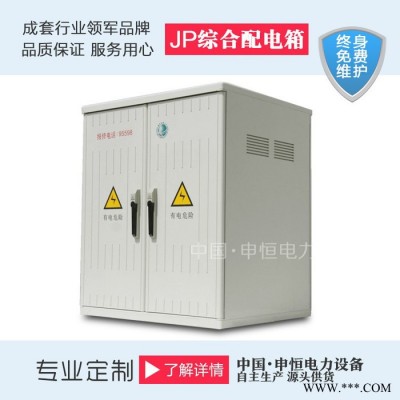

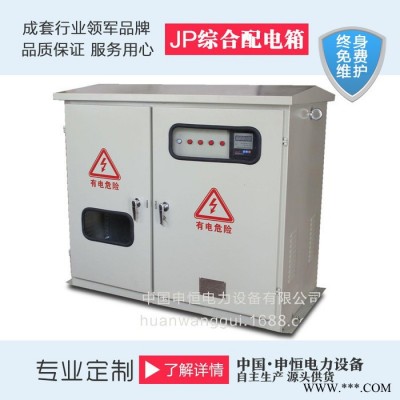

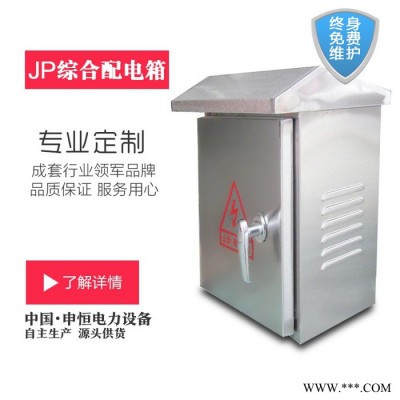

| 综合配电箱JP JP系列户外综合配电箱，是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。 | |
产品特点： 具有“美观”等一系列特点，适用于：“住宅小区、城市公用变、繁华闹市，城镇居民聚集区、城市公共配电、路灯配电、工矿”等等。 正常使用条件： A:海拔高度不超过2000M B:环境温度：-25℃-+40℃ C:相对湿度：日平均值不大于90%，月平均值不大于90% D:安装产所：无剧烈震动和冲击，无腐蚀性气体的场所 |
主要技术参数
| 序号 | 名称 | 单位 | 参数 |
| 1 | 变压器容量 | KVA | 30-400 |
| 2 | 额定工作电压 | V | AC400 |
| 3 | 辅助回路工作电压 | V | AC220,AC380 |
| 4 | 额定频率 | HZ | 50 |
| 5 | 额定电流 | A | ≦630 |
| 6 | 额定漏电地震电流 | mA | 30-300可调 |
| 7 | 防护等级 |
| IP54 |
安装调试
安装：
1、首先确认JP综合配电箱的安装地点无**性、腐蚀性气体或尘埃；在看安装基础是否平整，槽钢安放是否平整、稳当，主母线连接好时，在上并柜螺栓，并同基础槽钢点焊牢固。
2、确认JP综合配电控制箱的安装地点无剧烈震动，安装时要预留维修通道；应确认离墙面留足够的安全距离。
3、确认环境温度在-5℃-40℃，在常温下相对湿度不超过90%，无凝露；如果环境温湿度超过此要求，需要特殊设计的开关控制柜。或采取一定的措施后才能使用。
4、供电电压在-10%-+10%之间
5、海拔高度不超过2000米。
调试：
调试前准备工作：确认控制柜安装是否**位；确认柜面的表面是否有损伤，是否影响绝缘；确认柜内是否干燥、整洁；确认柜内接线是否松动、脱落现象；柜内是否有多余的线头或异物（如扳手、电焊条、小的铜排）；检查每个螺栓是否松动、碰撞现象；手动测试机械联锁是否可靠、准确；检查开关的整定电流、仪表的刻度、互感器的配电和极性是否符合现场要求；电气元件的操作机构应灵活、轻便无卡阻现象；主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。
柜子控制电源上电，试验各控制回路是否工作正常，仪表的显示是否正确。手动投切电容器，看控制回路的接触器是否接触良好、动作可靠、准确与否。智能无功补偿器的调试按照无功补偿器的说明书，一步步的设定**一些参数的设置要根据业主的要求进行设置**通电试验看有关参数实验是否正确合理。电能表的调试：馈电主回路通以额定电压和一路负载，电能表应能运转正常。馈电主回路施加额定电压，断开全部负载电能表转动不应超过1圈。
